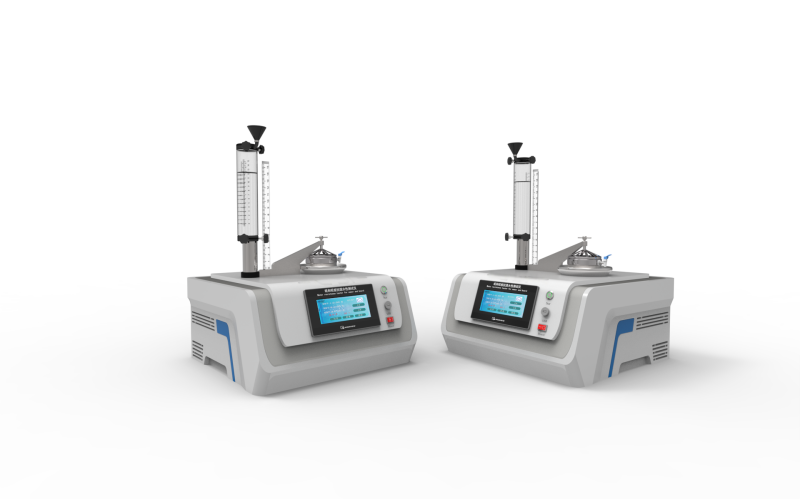

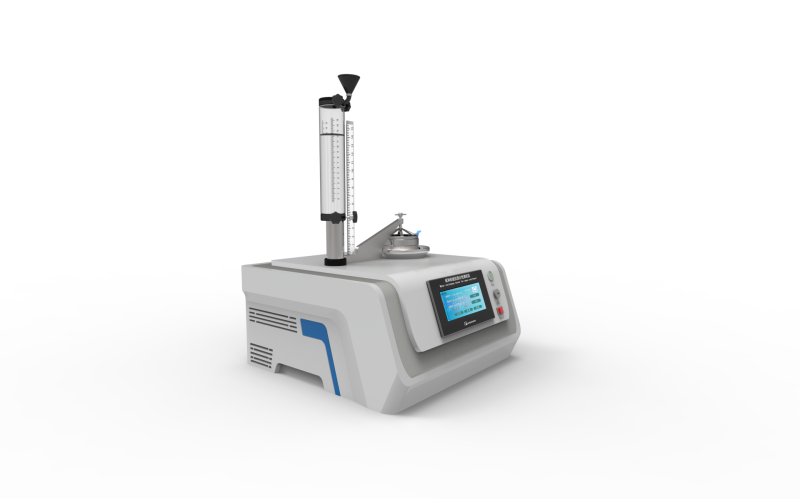

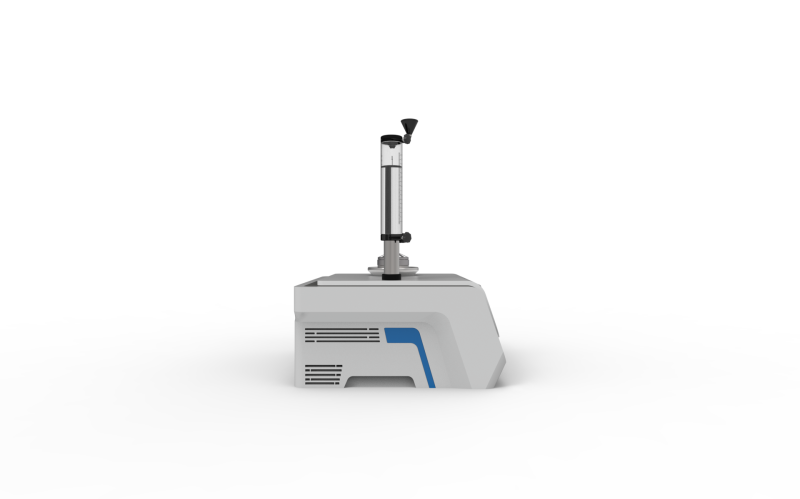

纸和纸板抗透水性测试仪

一，用途

本仪器规定了纸和纸板抗透水性的测定方法。本仪器适用于利用浆内施胶、表面施胶、涂布、复合防水层或任何其他方法，使之具有防水或抗水性 能的纸和纸板。本方法不适用于瓦楞纸板。

二，工作原理

对纸和纸板进行恒湿恒温处理后，在标准环境和水压稳定的条件下，测定标准溶液渗透纸和纸板所需的时间。

三， 试验溶液

含有0.1%曙红染料的蒸馏水溶液。注：水温很重要，应保持在温湿处理的温度范围内

四，执行标准

GB/T22897-2008

五，技术参数

控制系统：PLC;

操作界面：7寸彩色触摸屏；

画面：中英文切换；

不锈钢圆柱形金属杯，内径112.8mm±0.2mm,    外径约170mm, 装有进水阀门和排水阀门；

全自动加液功能：采用蠕动泵CP2-DC24S46B230ml（230ml/min）；

测试范围：纸张类产品；

试验介质：含有0.1%曙红染料的蒸馏水溶液；

试验面积：内径112.8mm（100平方毫米）；

分辨率：0.001kpa；

压力传感器范围：0-1500kpa，精度0.1%；

计时：触摸屏上显示和设置；

渗透时间：触摸屏显示和设置参数；

试样尺寸：175*175mm，厚度不限；

试验压力：标准要求500kpa，可以做其他压力；

金属套环：内径112.8mm±0.2mm,    外径约170mm, 厚约10mm。

塑料加液漏斗一套

橡皮垫：两个，内径各为112.8mm±0.2mm,    外径约170mm。

金属套环固定在金属杯上的方法：将橡皮垫夹于金属套环与金属杯之间，保持密封；

用电要求：220v，50hz；

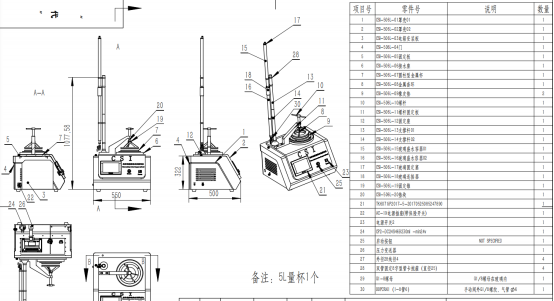

外形尺寸：550*500*1300mm
