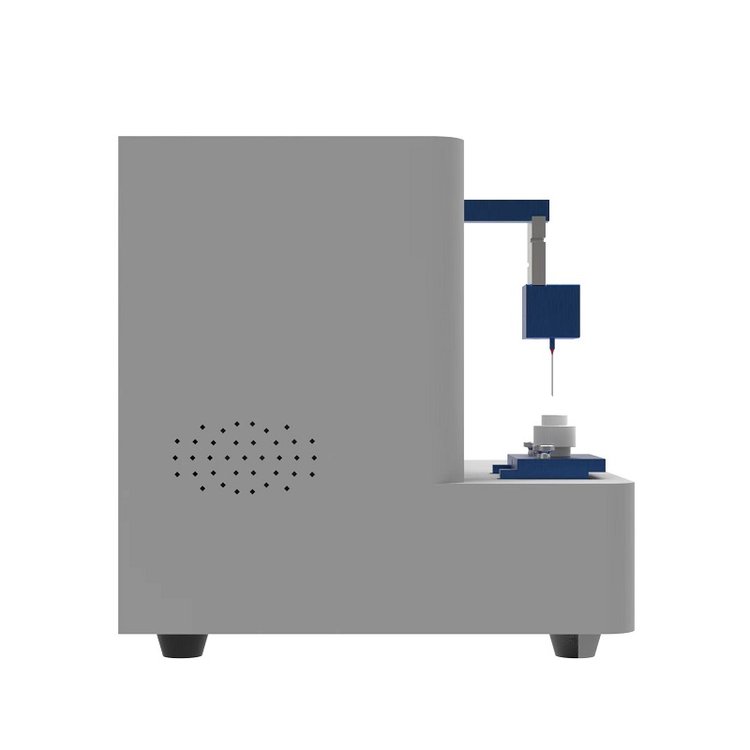

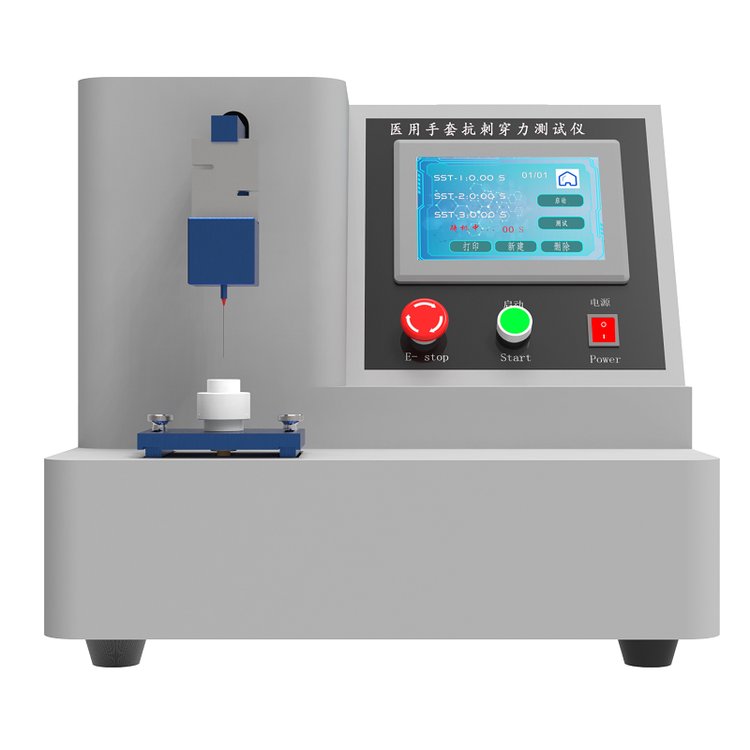

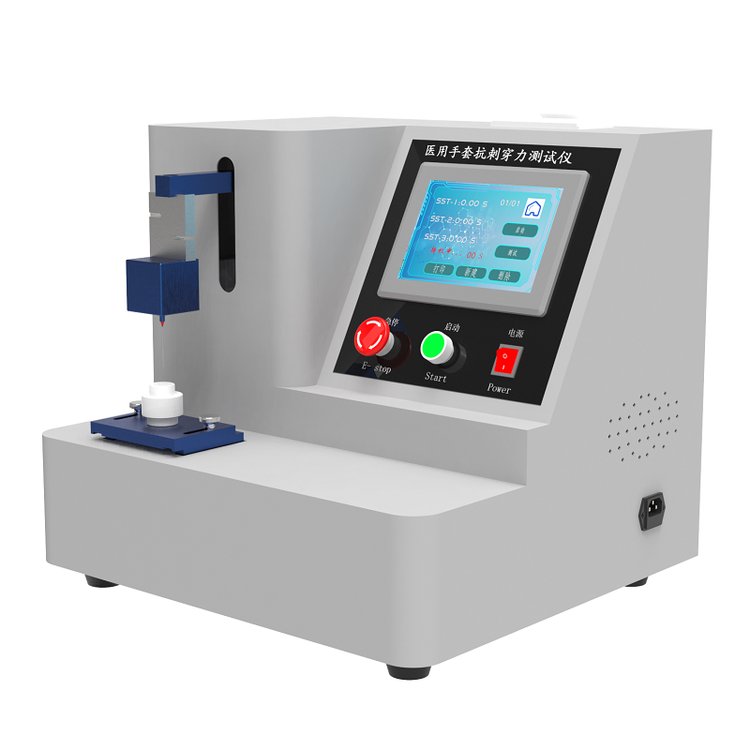

靴帮抗刺穿试验机

CSI-S001靴帮抗刺穿试验机

一、符合标准：试验标准防护手套及鞋鞋服等防刺穿性能测试；

BS EN388-2016《防机械危险的防护手套》

XF633-2006

ISO20344-2004  《ISO20344个人防护装备鞋靴的试验方法》

GB/T17622-2008《带电作业绝缘手套》

GB24541-2009《手部防护机械危害防护手套》

二、设备

能测量0〜500 N力的低惯性压缩设备；

根装在该设备正中轴的钢针，形状尺寸要求如图7；

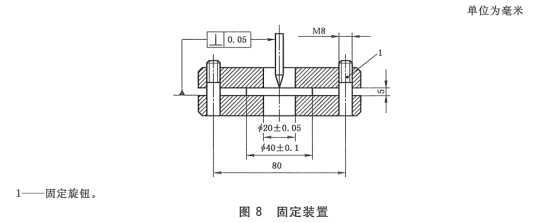

一个能将被测试样固定在该设备正中轴的固定装置，如图8。

单位为毫米

                 1— 钢针的洛氏硬度为60 HRC。

图7钢针

三、技术参数：

1、硬度为60 HRC钢针，标准固定试样夹持夹具；

2、 固定夹具：直径80mm，上下压板中孔20±0.05mm；

3、穿刺针：直径4.5±0.05mm，前段锥形，锥度30±2°，顶端半径1.0±0.02mm。

4、 测量范围：0-500N

5、 穿刺速度：100mm/min，行程：50 mm。

6、试样大小：≥40mm
