一、产品介绍以及特点
产品介绍：

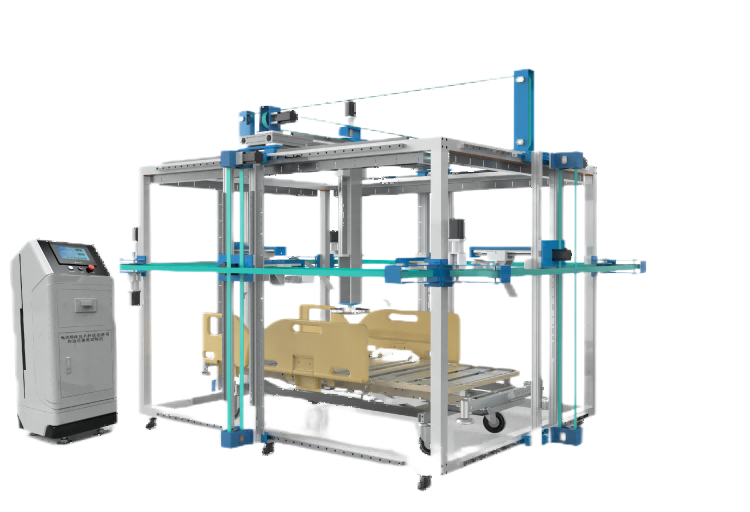

电动病床拉升杆动态疲劳和边栏强度试验机是一款专门用于测试医用电动病床核心部件性能的专用检测设备，主要用于验证拉升杆的动态疲劳寿命和边栏的结构承载强度，保障电动病床的使用安全。
产品特点：
优点 | 集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠 |
核心竞争力 | 操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 1、实时显示当前测试数据等 2、内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） 3、配备USB接口，可导出测试数据；可选配RS232接口连接电脑打印机 |
结构特点 | 通电就可以使用，简单快捷 |
二、满足标准
标准号 | 名称 |
YY9706.252-2021 | 医用电气设备 第2-52部分:医用病床的基本安全和基本性能专用要求 |
三、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色7寸触摸屏，中英文切换； |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
打印机 | 嵌入式打印机 |
主要框架 | 不锈钢材质 、铝型材两种 可选择 |
加载时间 | 0～30s 可调 |
边栏强度和闩锁可靠性 | |
循环次数 | 0-30000次 （可设置） |
循环路径 | 从锁定的上部位置→未锁定的下部位置→锁定的上部位置，完成一个完整循环 |
6种方向的施力测试模式 | A-F方向的力值、位置、动作要求，可单独或组合执行测试 |
力值范围 | 0-3000N，精度：±0.1%FS，可精准匹配各方向力值要求 |
加载方向 | X/Y/Z三轴多方向加载，覆盖边栏所有测试方向 |
位移调节 | 加载点上下调节范围400-1200mm，左右调节范围0-1000mm，适配不同规格边栏 |
拉升杆的动态试验 | |
载荷参数 | 施加垂直向下的安全工作载荷，载荷值至少为750N |
测试次数 | 重复施加载荷1000次 |
拉升杆的挠度 | 不大于100mm |
永久变形要求 | 1000次耐久性测试结束后，拉升杆相对于床垫支承台的永久变形不超过20mm |
试验机尺寸 | 试验机内可放置1.5m*2.2m的病床 |
安全配置 | 急停按钮，过载保护 |
电源电压 | AC220V 50Hz |
全套测试支架、电机、控制系统（正常使用所需的软件与硬件）、控制软件（校准软件）、实时监测、可USB导出结果、可连接电脑 | |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
YY9706.252-2021 | 力传感器：0-3000N，精度：±0.1%FS | 力值范围100N、500N、750N、1350N、1500N、2000N、3000N |
测试项 | ||
YY9706.252-2021 | 201.9.8.3.3.3 边栏强度和闩锁可靠性 201.9.8.3.3.4 “拉升杆的动态试验 | |
六、满足标准其他测试项的仪器（完整资料可咨询销售）
标准号以及测试项 | 仪器名称 | 图片 |
YY9706.252-2021 201.5.101 | 卡陷试验工具 |
|
YY9706.252-2021 201.5.101 附录CC | 医用病床抗冲击试验仪 |
|
YY9706.252-2021 201.9.8.3.3 | 医用病床人体动载荷试验仪 |
|
YY9706.252-2021 | 医用病床护栏闩锁疲劳试验机
|
|
YY9706.252-2021 201.9.4.2 | 医用病床机械速度测试装置 |
|
七、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |
主机 | 1台 | 设备整机发货，无需安装 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频（电子版） | 1份 | 手把手指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
仿手拉升杆夹具 | 1套 | 夹具调节空间0-150mm | / |
圆柱拉升杆夹具 | 1套 | 夹具调节空间0-150mm | / |
垂直推拉力夹具 | 1套 | 夹具调节空间0-150mm | / |
边栏推拉夹具 | 1套 | 夹具调节空间0-150mm | / |
加载杆（加凸形垫） | 4套 | 100mm/200mm/300mm/40mmm YY9706.252-2021中图201.104的加载垫（可承载5000N压力） | / |
八、应用场景与行业需求
使用单位 | 产品性能 |
医用病床生产企业 | 出厂前的性能验证，确保符合标准 |
第三方医疗器械检测机构 | 用于产品认证，提供权威合规报告 |
科研机构 | 用于产品升级，满足医疗行业对产品的需求 |
九、使用注意事项
环境要求 | 建议测试在恒定环境中进行，试件需提前状态调节≥1小时 |
校准维护： | 定期校验力值传感器，避免数据漂移 |
预处理 | 保持试样整洁干净，无缺陷 |
十、质保售后
安装调试 | 公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
保修 | 设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障 |
终身服务 | 卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
