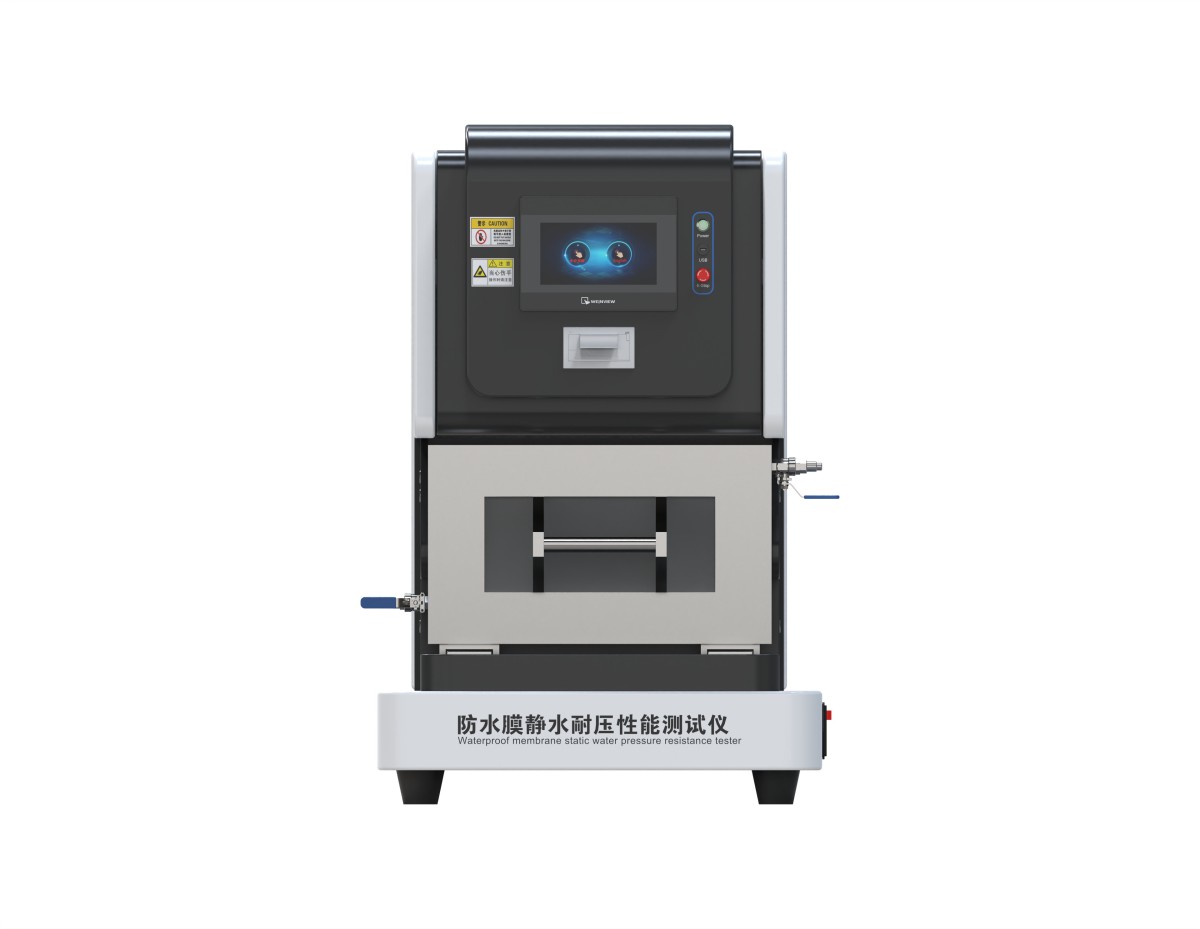

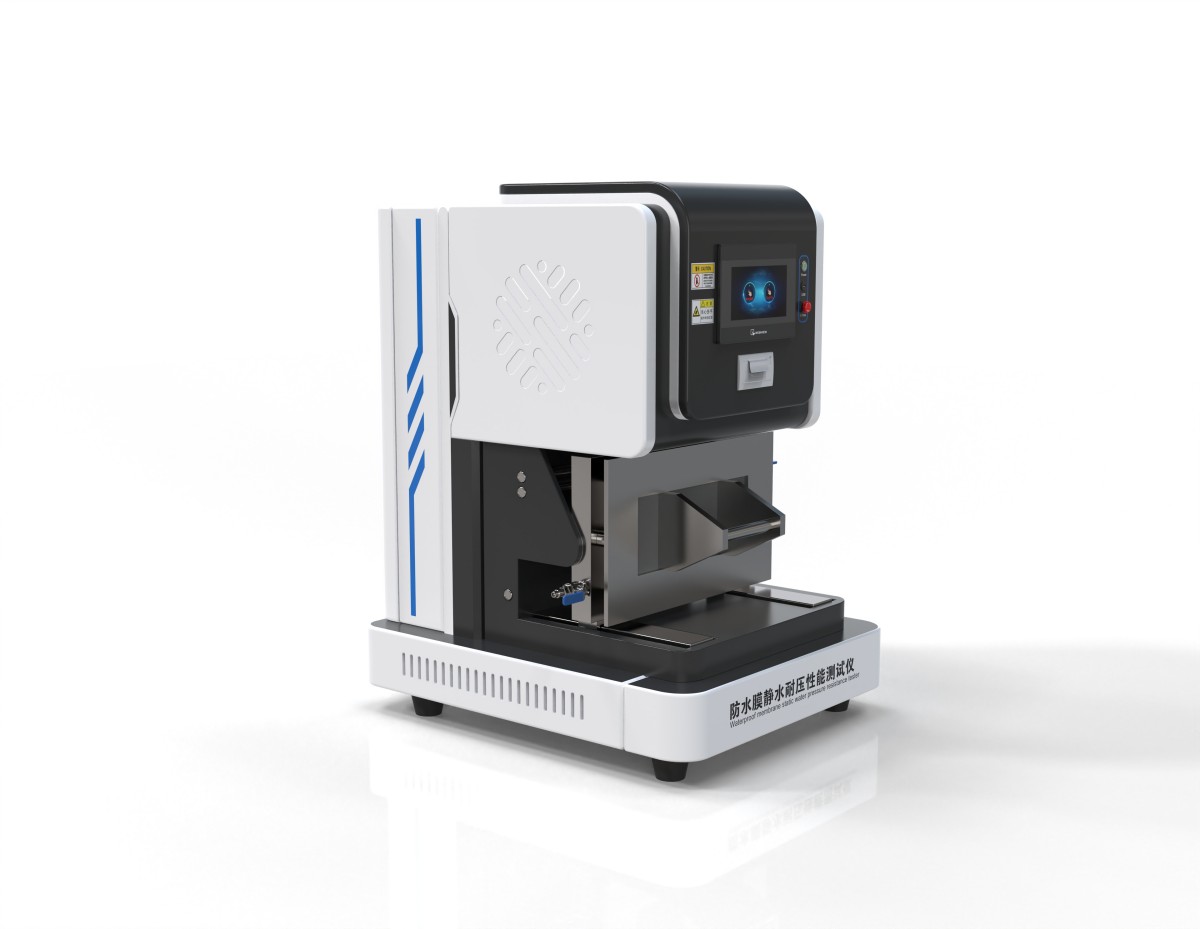

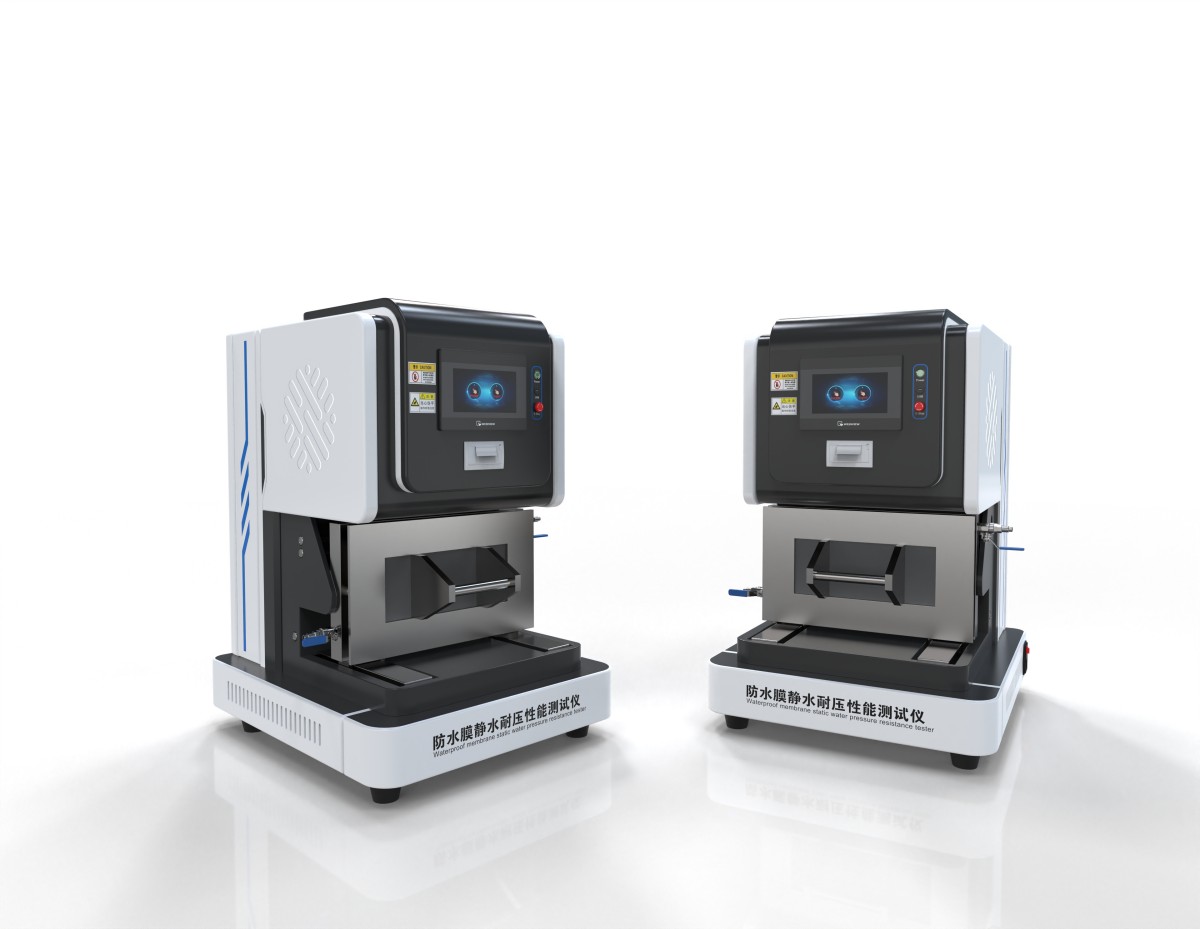

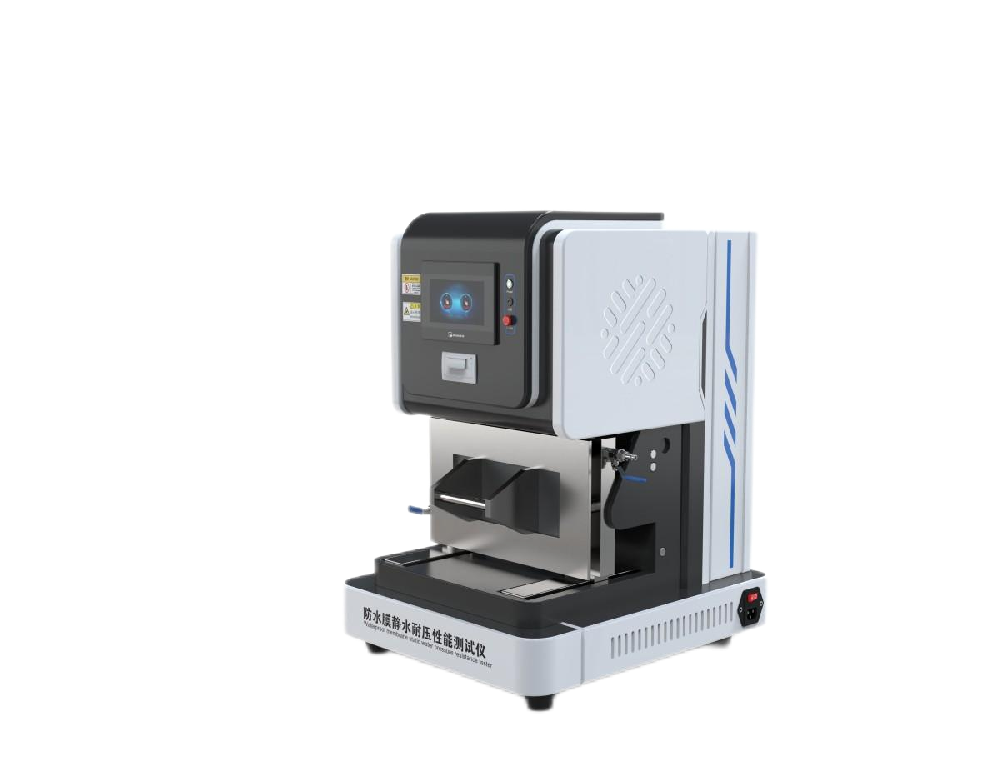

防水膜静水耐压性能测试仪

防水膜静水耐压性能测试仪

一、 意义和用途：

本试验方法测试防水膜的静水阻力，可用于比较防水膜的静水阻力

二、技术指标

1、 气源        ：0-0.8Mpa （客户自备）

2、 电气比例阀  :  供气压力：0-0.8Mpa 压力范围：0-0.9MPa

3、 压力传感器  ：压力变送器

              测量量程：0-1.0MPa 测量精度：0.5%FS

供电电压：DC24V

4、 时钟        ：PLC内部   客户任意设置 精度1s

5、 触摸屏      ：7吋HMI

6、 控制系统    ：PLC

7、 打印机      ：嵌入式热敏打印机

二、 结构原理

整个设备由三部分组成，PLC控制系统部分、测试腔室总成（如图 FIG.3所示）等

一、 主要功能及特点

(1)  设备由PLC 模拟量AD通道采集控制系统组成，采用 SMC 电气比例阀及压力变送器控制，压力在试验范围内控制精度高。

(2) 控制软件成熟，界面人性化，运行可靠性高。

(3) 系统采用 PID（比例+积分+微分）控制，使系统进入稳态后无稳态误差，改善系统在调解过程中的动态特性，超前控制消除余差，使系统更稳定准确，控制系统输出精度好。

(4) 采集数据存入数据库，可供导出打印（可以按客户需求的报告格式输出）。

二、 机器电源

1、电压 220V 50HZ

2、电流 3.0A

3、总功率0.75KW

4、电路保护系统：接地保护、快速保险等.
