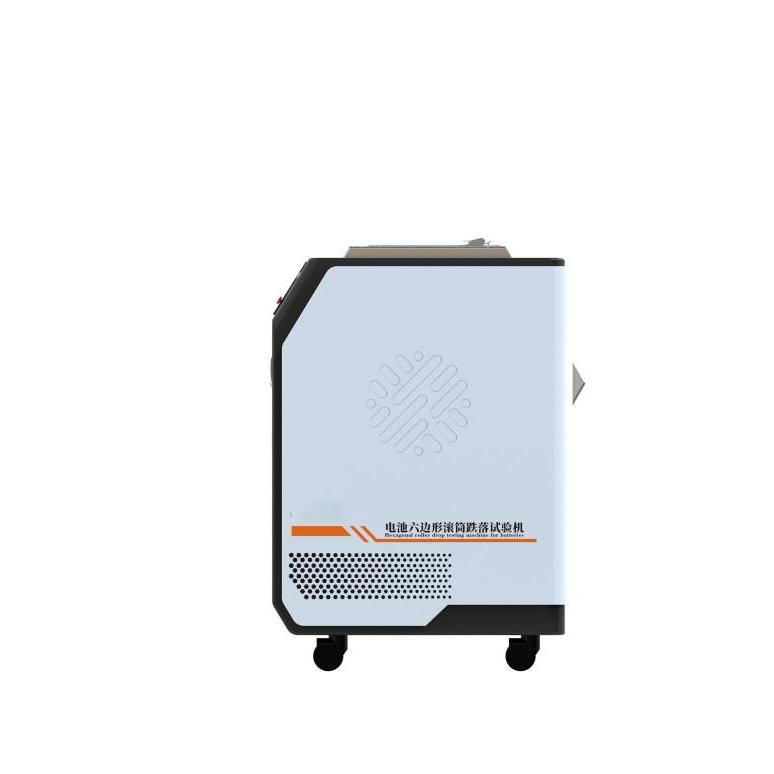

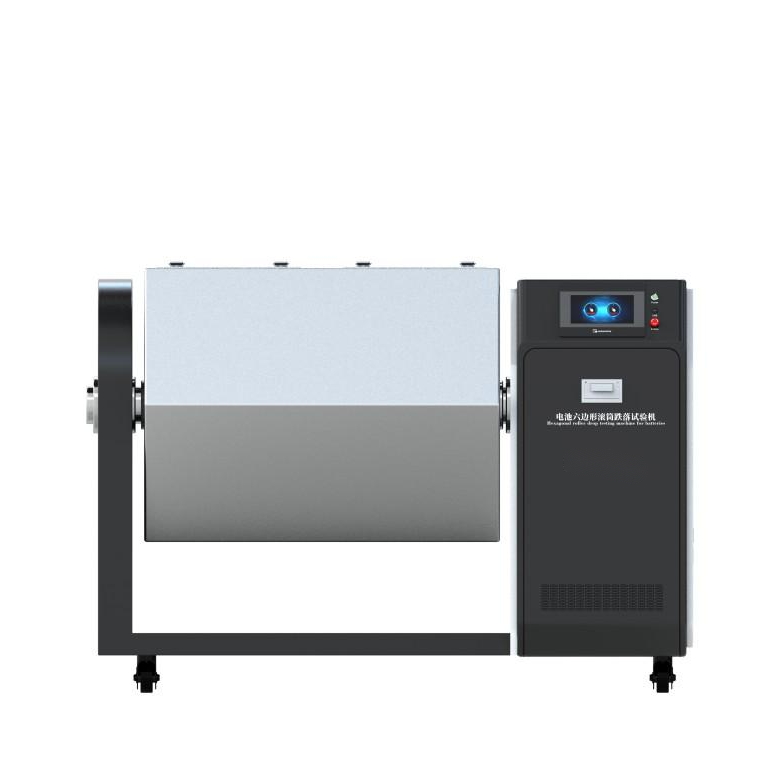

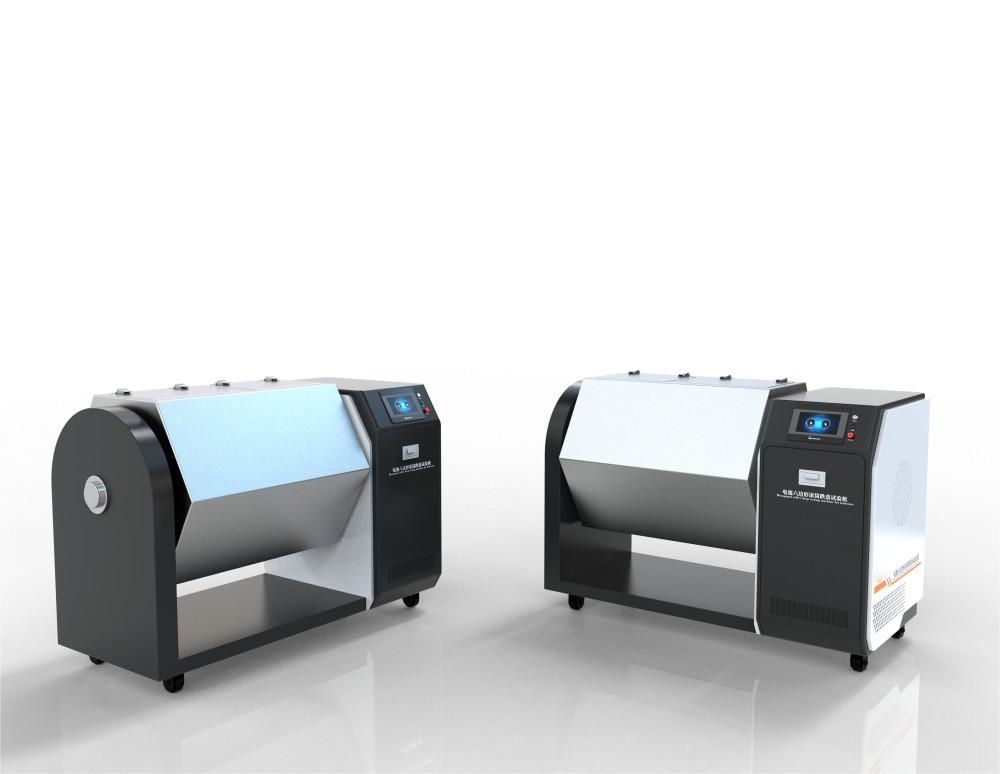

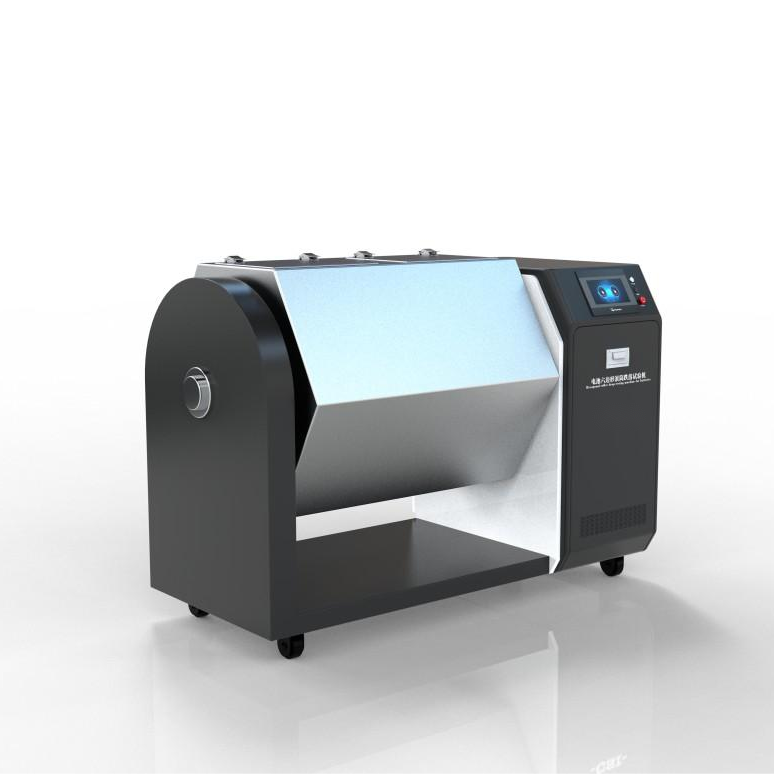

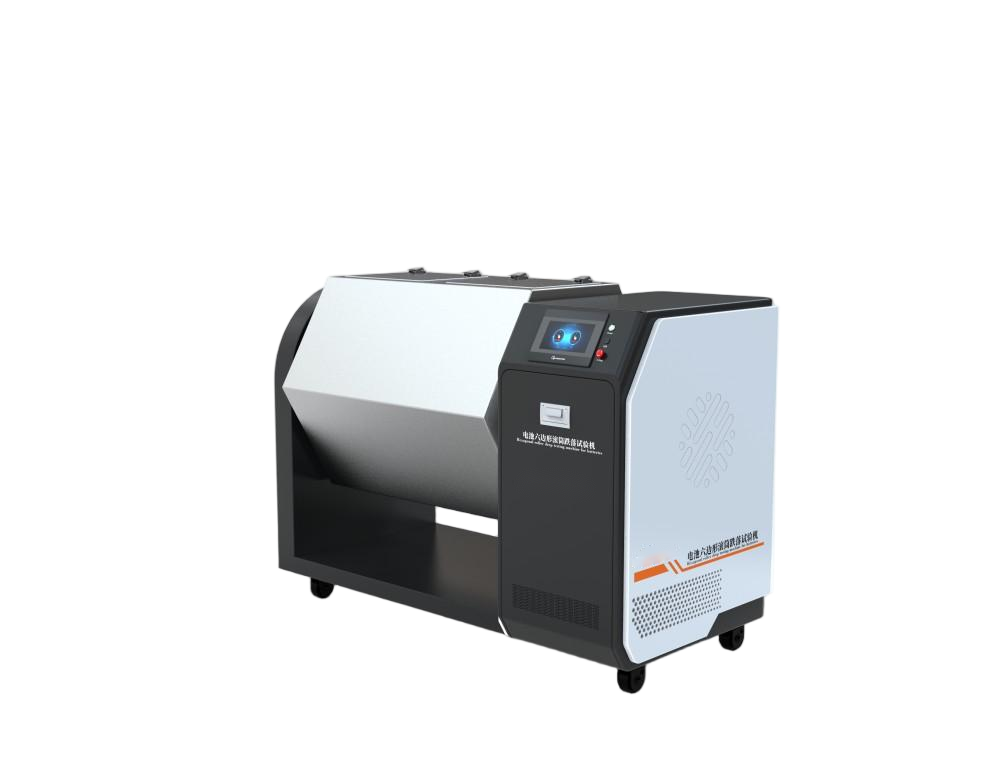

电池六边形滚筒跌落试验机
一、技术原理与核心参数
电池六边形滚筒跌落试验机适用于18650/21700圆柱电池,电芯34145电池等类似产品的翻滚跌落实验，具有触摸屏设定,显示之功能进行连续回转（下落）实验，至规定次数达到后，调查所造成损坏状况。
机电一体化设计
采用PLC控制系统与步进电机驱动，滚筒箱使用钢板材质，具有充分防爆功能，保证18650/21700圆柱电池测试的安全性；
辅助组件
框架和安全框均采用烤漆, 稳固, 不摇晃, 性能佳,安全可靠；
机身及滚筒表面贴安全标识.滚筒有带盖的透明窗, 用连接绞链固定,带锁扣式装置, 可自由开启,闭合,但翻滚过程中玻璃窗不能任意开启；
二、关键性能参数
项目 | 参数要求 |
控制系统 | PLC控制系统 |
操作界面 | 彩色7寸触摸屏，中英文切换 |
实验速度 | 60~100次/分钟 |
滚筒形状 | 六边形 |
滚筒箱尺寸 | 满足电芯34145电池测试 |
滚筒实验仓数 | 1个 |
滚筒尺寸 | 平行对边尺寸230mm,滚筒长度300mm |
实验品最大重量 | 2kg |
测试次数 | 1–99,999,999次（PLC自动控制） |
重量 | （约）90kg |
电源 | AC220V |
设备外形尺寸 | （约）780*700*800mm |
外箱材质 | 不锈钢材料，跌落面为平滑，厚度3MM,内部跌落面可按客户要求铺一层绝缘胶板 |
三，测试原理：
圆柱电池被置于六边形滚筒内，滚筒以预设转速（通常为60–100次/分钟）持续旋转，
使电池在棱角面反复自由跌落至硬质底面，模拟实际场景中的随机碰撞和翻滚冲击。
七，配置清单
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
