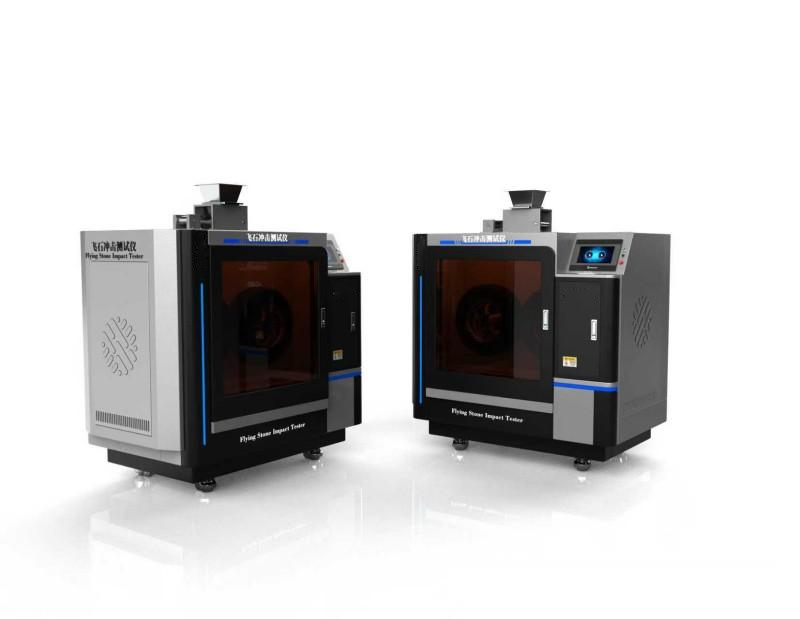

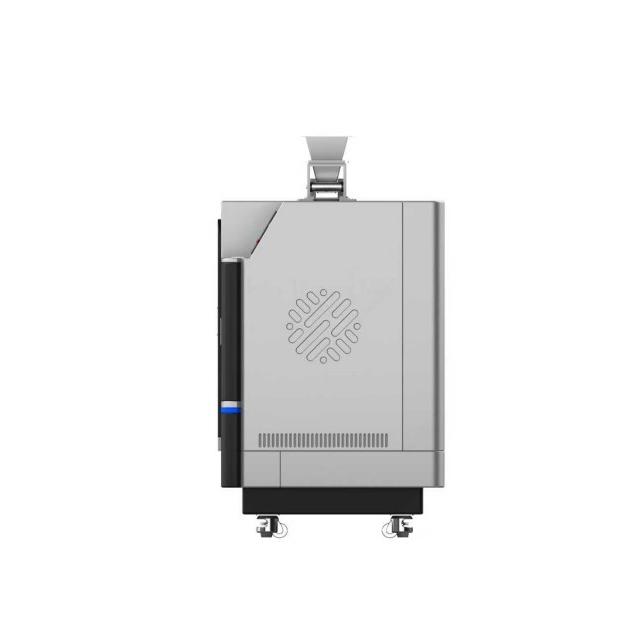

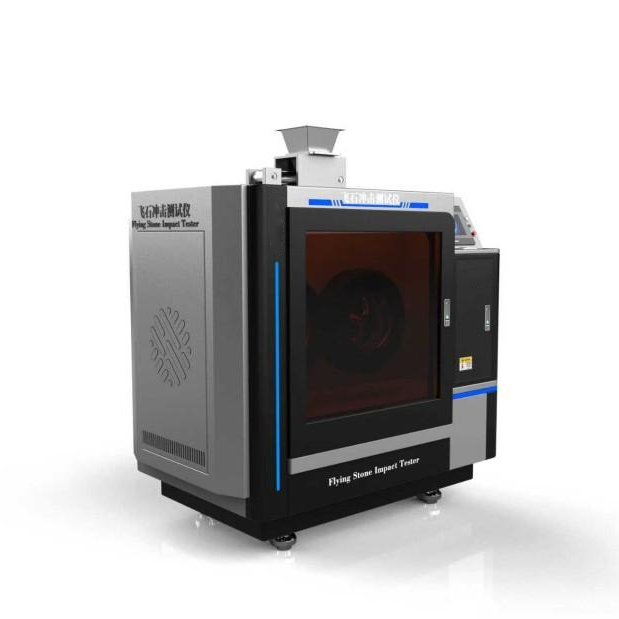

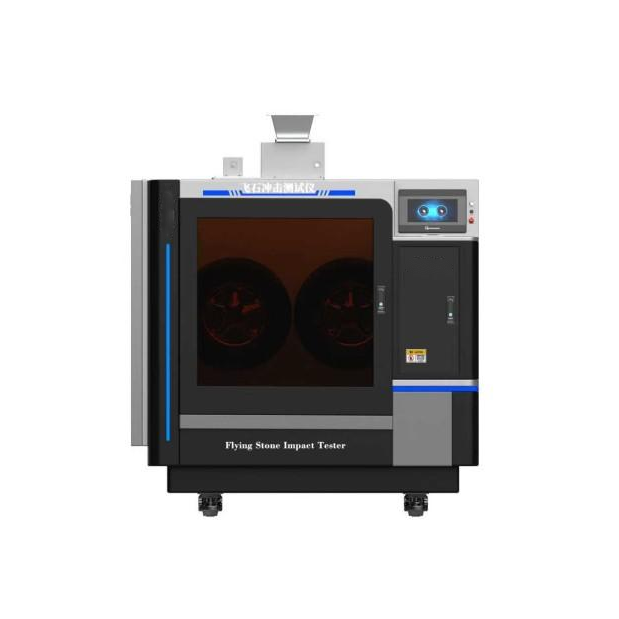

飞石冲击测试仪

设备介绍：

飞石冲击测试仪用于测试换热器(冷凝器、散热器)的抗飞石的抗冲击性能，通过模拟飞石冲击环境，提升产品在开发过程中的可靠性验证能力。

执行标准：

TL 82086-2020 《汽车蒸发器及冷凝零件要求》

技术参数：

控制系统：PLC;

操作界面：7寸彩色触摸屏；

模拟车速范围: 0~140Km/h （无极可调）精度：±5 Km/h

驱动轮胎：乘用车用 225/50R17；

轮胎：数量2套含轮毂；

转速控制：采用变频控制系统，实现驱动轮胎模拟车速、精确稳定转动，实现标准要求速度；

飞石供给料斗: 供料斗容积满足单次试验需求（≥1kg)），并安装气动震动器；

计时精度: 触摸屏显示0.1s~99.9min 精度±0.1s;

样品距离：激光测距1米，精度±0.01mm；

样品距离：实现全自动升降功能约500mm左右；

测试安全门：具备打开关闭功能，并门有安全丝网；

电源：AC380V

设备尺寸：1980*915*1950mm

试验样品舱：

1样品架:刚性框架中空结构，可牢固夹持汽车冷凝器、散热器样品,需考虑样品尺寸和固定方式，提供通用夹具或定制夹具接口。样品架能方便装卸。（可根据样品尺寸定制）

2距离调节机构:样品架安装在精密直线导轨上，通过电机驱动全自动升降功能，实现驱动轮与从动轮切点到样品表面距离的无级、精确调节，通过激光传感器显示实际距离。

3舱体结构:坚固的金属外框架，内衬有可更换的耐磨内衬(如降低噪音棉)，有效吸收飞石冲击能量，降低噪音，保护操作者。

4观察窗:高强度透明材料(如多层聚碳酸酯)，便于观察试验过程。

5密封性:良好密封设计，防止飞石飞溅和粉尘外泄
