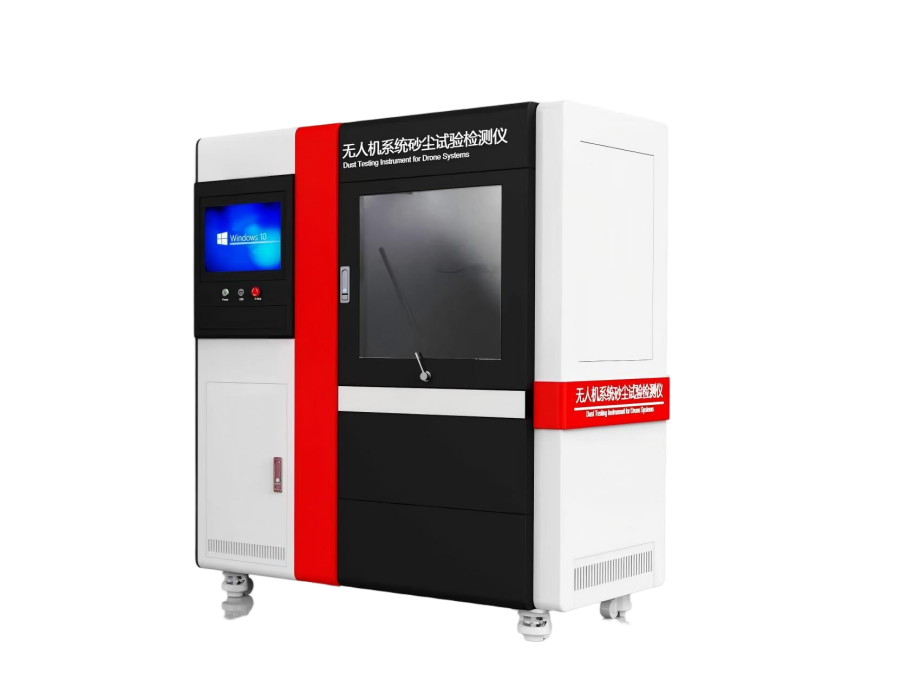

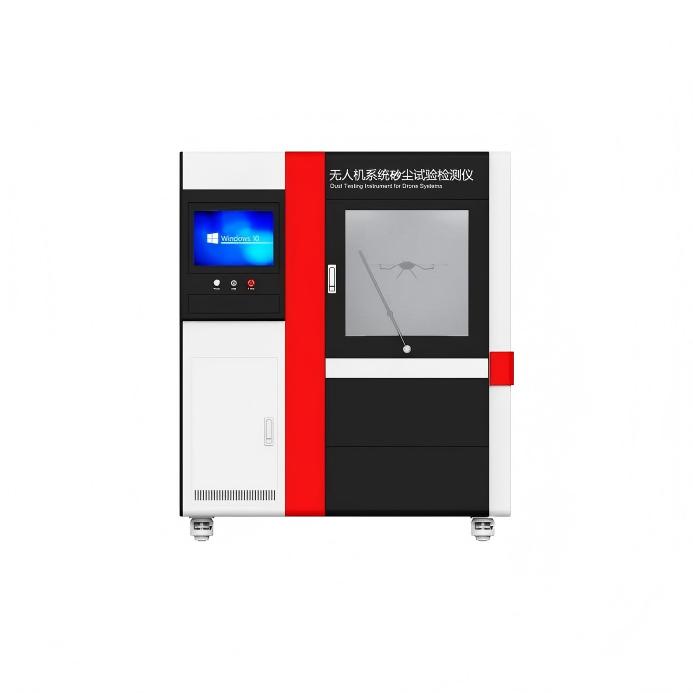

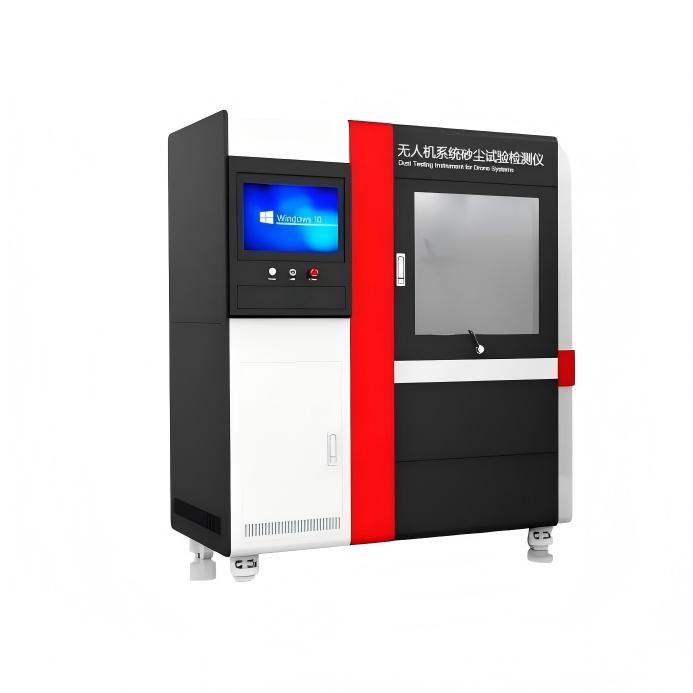

一、设备介绍
本设备专门针对起飞重量 0.25kg～150kg 的民用轻小型无人机系统（含飞行器、地面站）开展砂尘环境模拟试验，复现野外风沙、扬尘工况，考核产品防尘密封性能、零部件耐磨损能力，以此来确定民用轻小型无人机系统对以适中速度运动的风或气流所携带的砂尘环境的耐受能力，适用于无人机生产企业、第三方检测实验室、科研院所环境可靠性检测。
二、执行标准
GB/T 38924.10-2020《民用轻小型无人机系统环境试验方法 第 10 部分：砂尘试验》
三、核心测试项目
吹尘试验
吹砂试验
四、技术参数
参数项 | 规格 |
控制系统 | 10寸工控机 |
操作界面 | Windows10系统，中英文切换、USB接口 |
吹尘风速 | 2.4m/s~8.9m/s |
吹砂风速 | 18m/s~29m/s（必要时0.5m/s~2.4m/s） |
箱体温度 | 25℃±2℃~55℃±2℃ |
箱体湿度 | ≤30% |
试验时长 | 每个阶段每个试验方向≥1h |
安全装置 | 急停按钮，过载防护 |
电源 | AC220V±10% 50Hz |
五、实验材料要求
1.尘的成分及颗粒大小：
除非另有规定，试验用尘应用红高岭土或石英粉，SiO2含量应为97%~99%，尺寸分布应满足:
a) 100%(质量分数)尘颗粒直径<150m,其中50%±2%(质量分数)尘颗粒直径为20μｍ±5 μｍ
b)若使用石英粉,约有98%(质量分数)尘颗粒直径＜108μｍ(140目),约有2%(质量分数)尘颗粒直径>108μｍ(140目),但是建议提供与以前试验要求具有可比性的结果。
2.尘浓度：
吹入试验箱内的尘浓度应达到并保持在3.5g/m³~8.8g/m³。
3.砂的成分及颗粒大小
除非另有规定，试验用砂应用SiO2(质量分数至少为95%)。试验用砂带有棱角结构，其圆磨度和球度的平均克伦宾(Krumbein)数范围为0.5~0.7.莫氏硬度因数为7.推荐的砂粒颗粒尺寸范围为150μｍ~850μｍ，尺寸分布应满足:
a)质量分数为(90±5)%的砂颗粒，其尺寸≥150μｍ且<600μｍ;
b) 质量分数至少为5%的砂颗粒，其尺寸≥600μｍ。
4.砂浓度
吹人试验箱内的砂浓度要求如下:
a)优先采用受试设备预期最坏作业环境条件下的砂浓度数据作为试验的砂浓度，但应在有关文件中明确规定
b)对于只暴露在自然环境条件下的受试设备，砂浓度为0.18+0.2g/m³(由于在较低浓度量值下测量砂浓度存在一定困难，所以允许较大公差）
c)对于无防护储存措施或者可能在地面运行车辆附件作业的受试设备，砂浓度为1.1g/m³±0.3 g/m³
d) 对于可能在未铺砌地面上起降的直升机附近使用的受试设备，砂浓度为2.2g/m³±0.5g/m³。
六、设备优势
1. 双模式一体化设计（吹尘 + 吹砂一体） 一台设备同时支持吹尘试验与吹砂试验，大幅降低设备采购成本
2.闭环式粉尘循环系统 内置砂尘的收集和回收装置，不易堵塞，扬尘均匀稳定
3.整机箱壁采用导电性材料，并且接地，避免静电积累影响试验结果准确性
七、基本配置
主机1台
扳手1套
电源线1根
说明书1份
合格证1份
保修卡1份
铭牌1份
