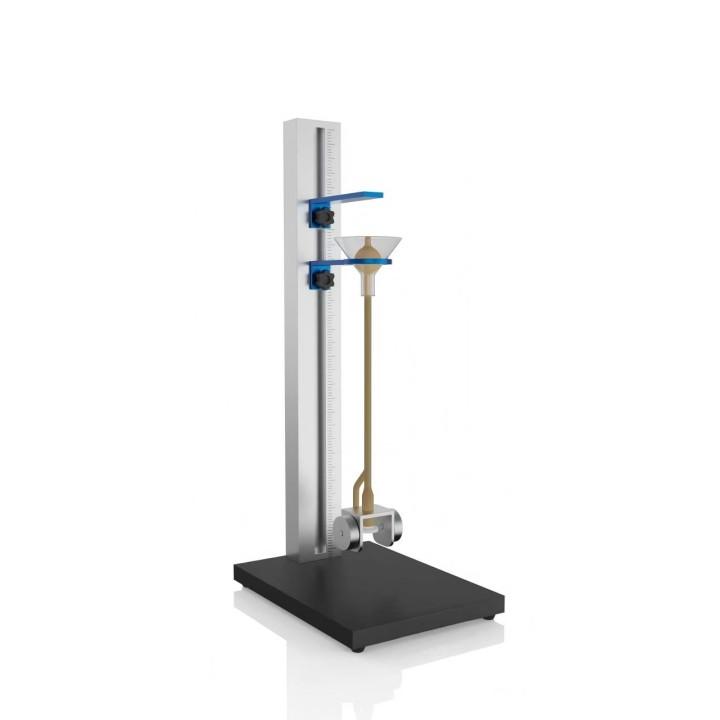

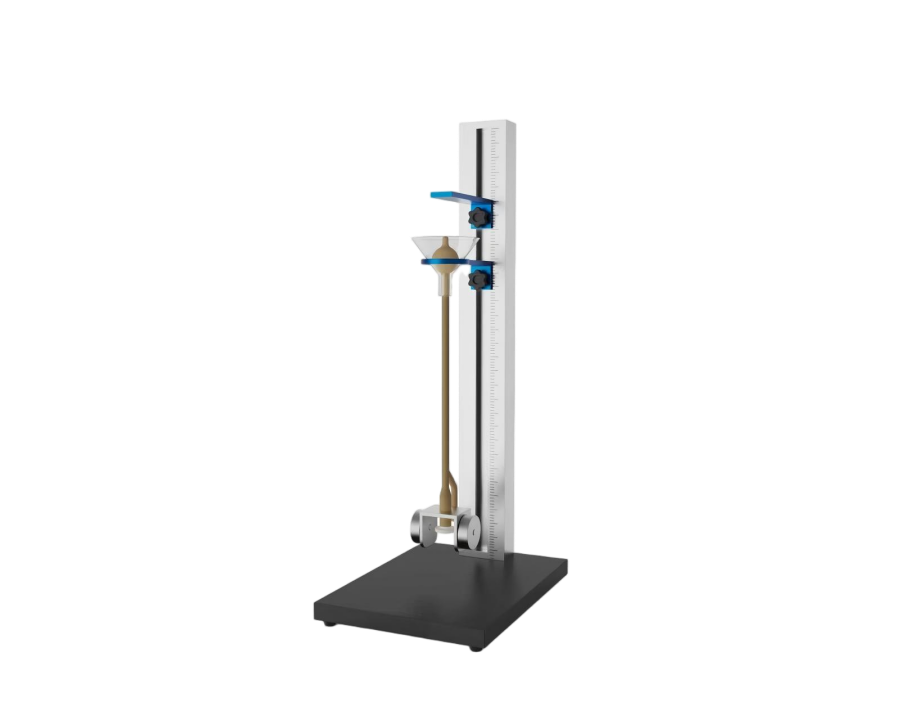

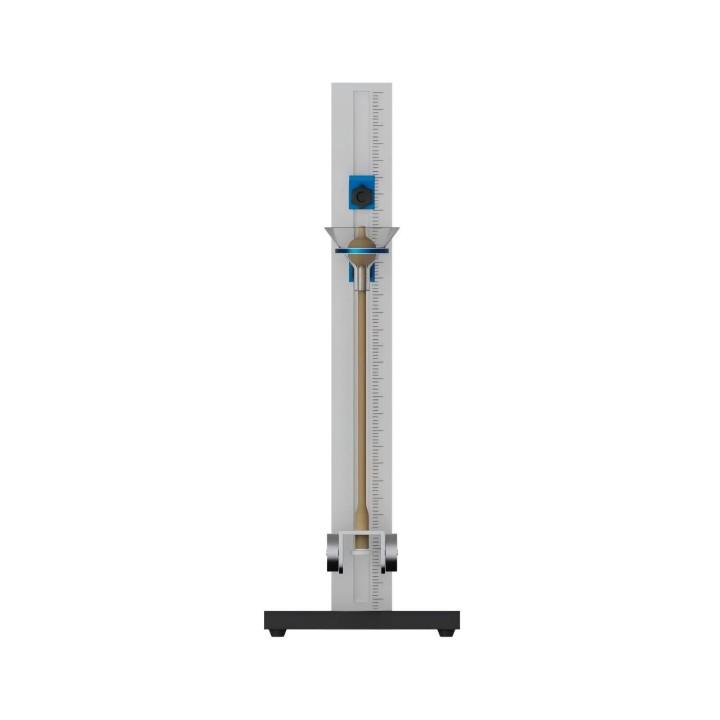

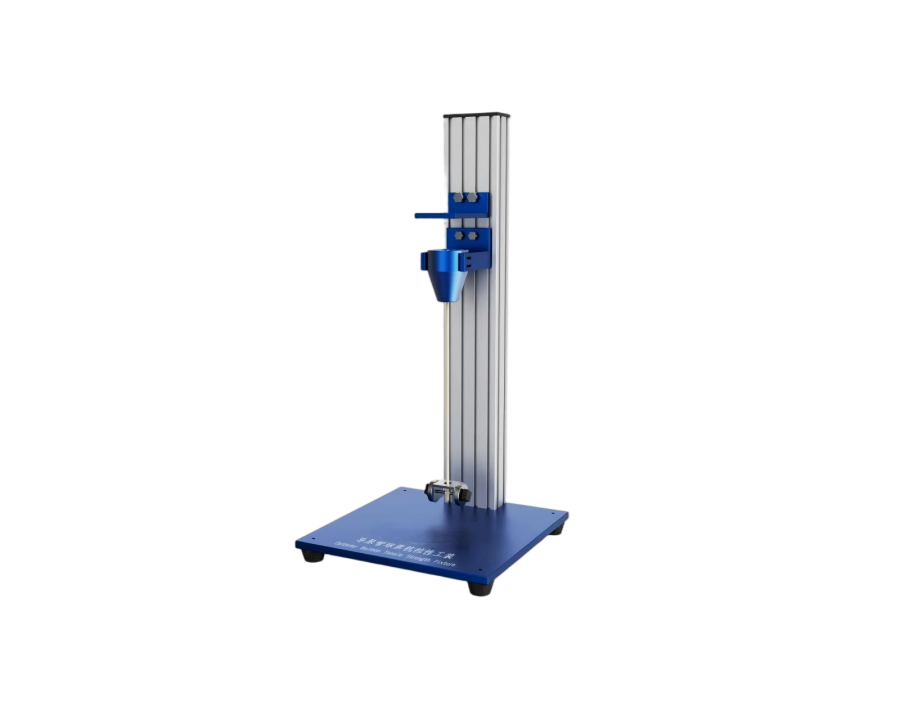

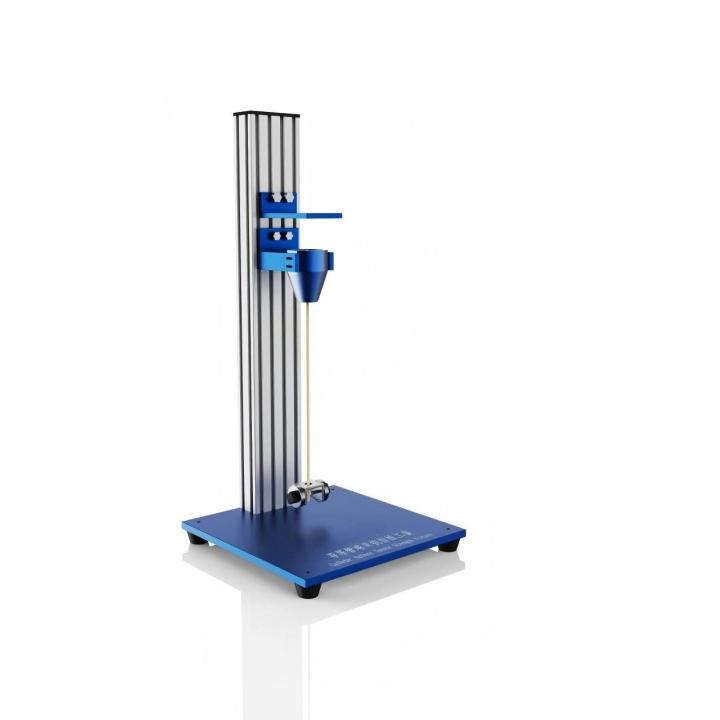

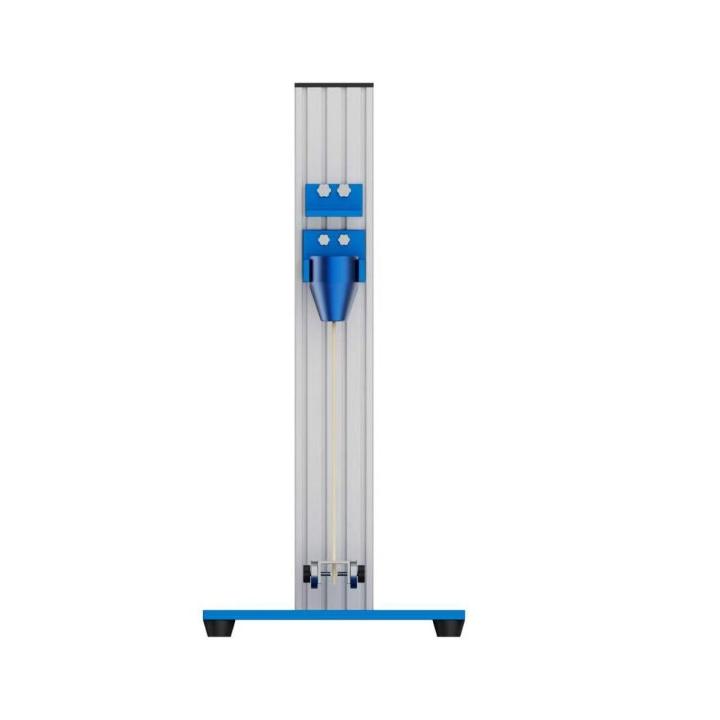

导尿管球囊抗拉性测试工装

导尿管球囊抗拉性测试装置、导尿管球囊抗拉性测试工装

‌一、产品介绍、核心结构组成‌

产品介绍：

导尿管球囊抗拉性测试工装是适配YY/T 0325-2022标准的专用配套装置，用于精准完成导尿管球囊的静态牵拉和动态冲击测试，保障检测结果合规准确。

‌核心结构组成‌

刚性测试板：带有漏斗状支撑套，支撑套的孔径比被测导尿管规格大0.33mm，孔的上板面设置无锐边的沉头孔，可稳固放置导尿管且不会损伤被测部位。

连接组件：用于将标准砝码和导尿管的管身或排泄锥形接头可靠连接，避免测试过程中滑脱。

标准砝码：配置0.45kg的标准砝码，满足静态悬挂和动态冲击的载荷要求。

二、满足标准

三、关键参数‌

四、计量要求以及测试项介绍

五、测试步骤

1.试验在(22士5)°C下进行。

2.将导尿管头端向上置于悬挂装置(图J.1)中，并使球囊坐于固定孔，管身穿过板孔(图J.2).

图J.1                       图J.2

3. 使用5mL蒸馏水或去离子水充盈球囊(所有规格)并轻轻拉动球囊。

4. 进行静态试验。手持砝码0.45kg将其接于导尿管的管身或锥形接头上，轻轻向下放砝码，直至其自由悬挂于导尿管之上(图J.3)。保持2min。

图J.3

5. 静态试验后，使用同样的装置进行冲击力试验。将连接至导尿管锥形接头的砝码提升至其悬挂位置上方60cm处(图J.1)。对于更短且无法实现60cm的导尿管，应加长锥形接头和砝码间的距离来实现这一长度。释放砝码使其自由垂直下落，确保自由下落路径尽可能接近漏斗状支撑套。

六、满足标准其他测试项的仪器（完整资料可咨询销售）

七、标配物品以及用途
