一、仪器介绍

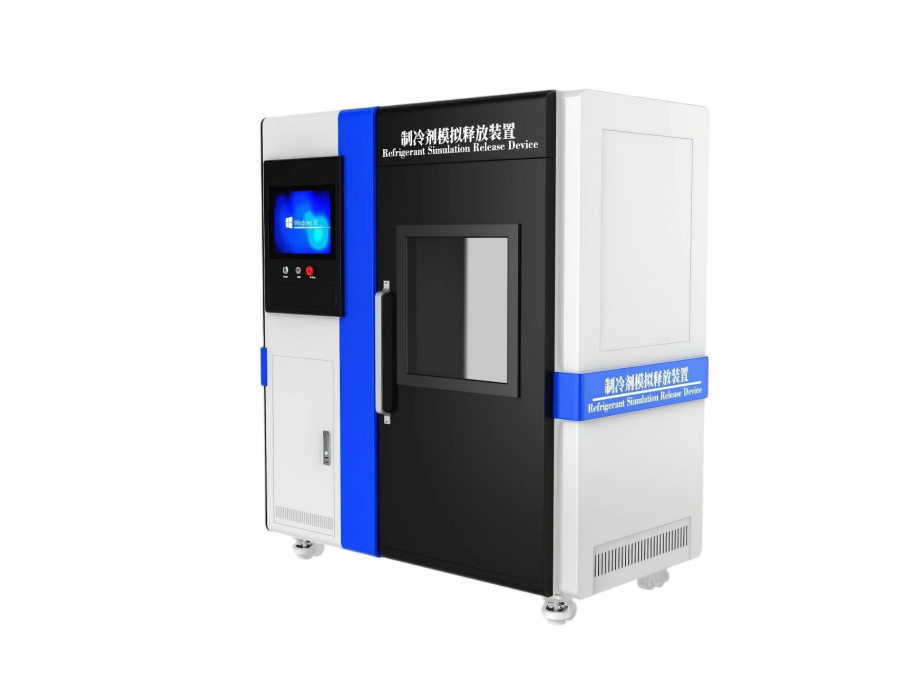

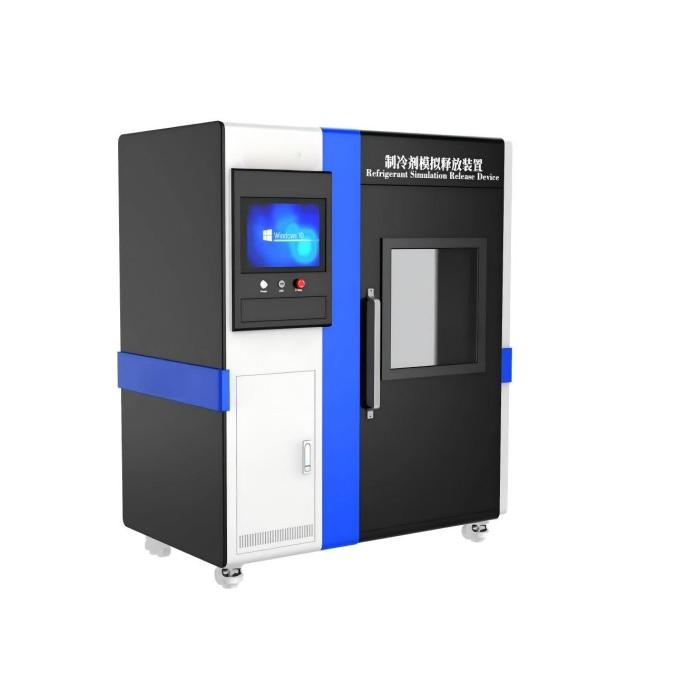

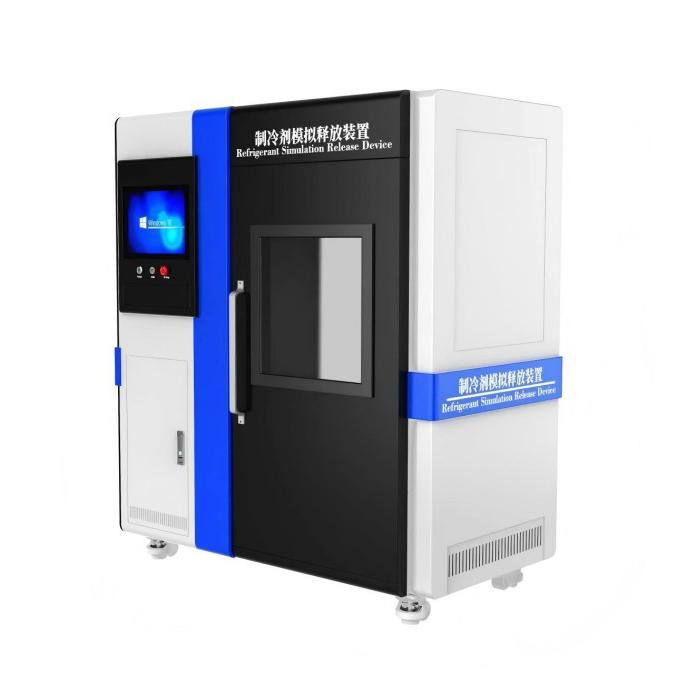

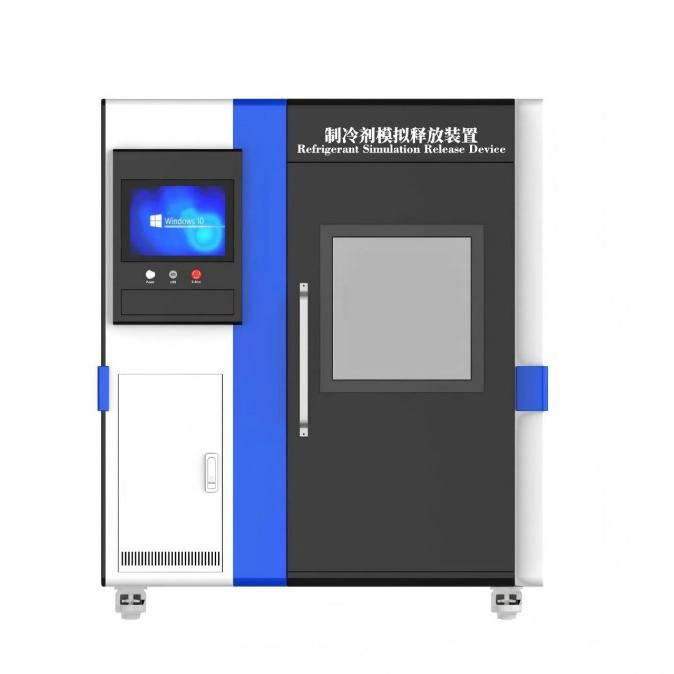

制冷剂模拟释放装置是制冷相关产品安全测试的核心专用设备，主要用于模拟空调器、冰箱等制冷器具的制冷剂泄漏场景，验证产品在可燃制冷剂泄漏后的安全性能，广泛应用于家电检测、实验室研发等场景。
二、满足标准
依据标准: GB/T4706.13-2024、
GB/T4706.32-2024、
三、技术参数
参数项 | 规格 |
控制系统 | 工业级PLC+Windows系统 |
操作界面 | 彩色10寸嵌入式工业电脑，支持WiFi连接，具有制冷剂释放过程曲线显示、保存和数据输出功能 |
系统组成 | 包括供气系统、模拟释放系统、防爆容器、汽化室和高温恒温系统、释放管路系统、控制系统。 |
释放速率 | 全自动控制，时长均可设置。释放速率可通过对应制冷剂型号直接选择或根据需要自行设定 |
恒温温度和气化过程 | 可根据自身需求调节 设定 |
供气系统 | （1）储液罐容量≥5kg。储液罐材质：不锈钢； （2）冷媒介质：R32、R290、R454B、R600a； （3）配置减压、压力表、铜管等附件； （4）真空度：≤10Pa； |
模拟释放系统 | （1）采用高精度质量流量传感器传感冷媒流量； （2）配备有反馈阀； （3）释放速率范围：0~300g/min 可调节； （4）流量计显示和控制精度：≤±2.5% （5）模拟注入速度可设定可调；显示单位 g 或者 L/min； （6）模拟注入精度：±1g。最小分辨率为 0.1g； （7）准确度：≤±1%； （8）响应时间：≤1s； |
防爆容器、汽化室和高温恒温系统 | （1）防爆容器加热温度：室温～80℃范围内可调； （2）防爆容器加热方式：定制恒温加热模式； |
释放管路系统 | （1）毛细管材质：铜管； （2）毛细管内径：φ0.7mm （3）毛细管长度：2-3m（可根据需要订制） |
适用制冷剂型号 | R32、R290、R454B、R600a型号 |
安全装置 | 急停按钮，过载防护 |
电源 | AC220V±10% 50Hz |
· 四、使用前准备工作
环境与安全核查
1.提前确认测试场地通风系统正常运行，周边无明火、无高温热源，确认配套的制冷剂浓度报警装置、强排风系统处于就绪状态，避免可燃制冷剂聚集引发安全隐患。
系统预处理
2.对全管路执行抽真空操作，将系统真空度抽至≤10Pa，排除管路内残留的空气与杂质，避免影响制冷剂纯度与测试精度。
介质与部件检查
3.确认5L以上不锈钢储液罐内待测制冷剂余量充足，检查配套减压阀、压力表状态正常，确认释放端φ0.7mm的铜管毛细管无堵塞、弯折情况，可根据测试需求按需调整毛细管长度（支持2~3m定制）。
五、基本配置
主机1台
扳手1套
电源线1根
说明书1份
合格证1份
保修卡1份
铭牌1份
