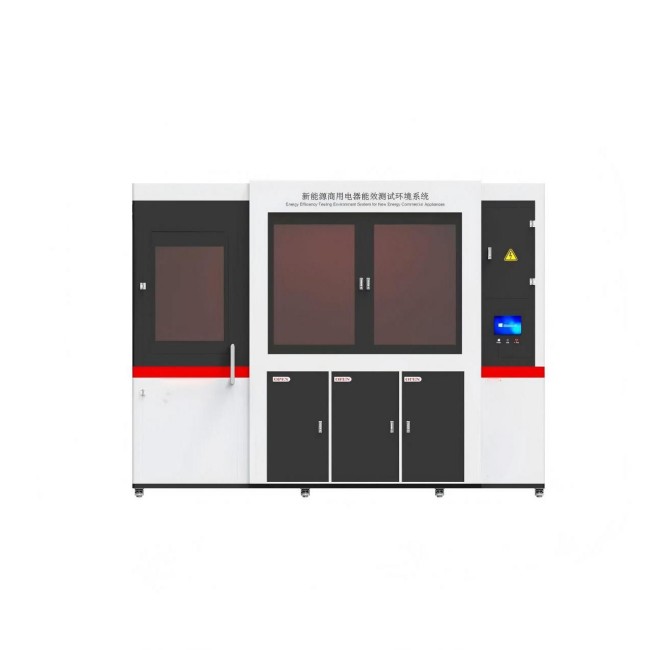

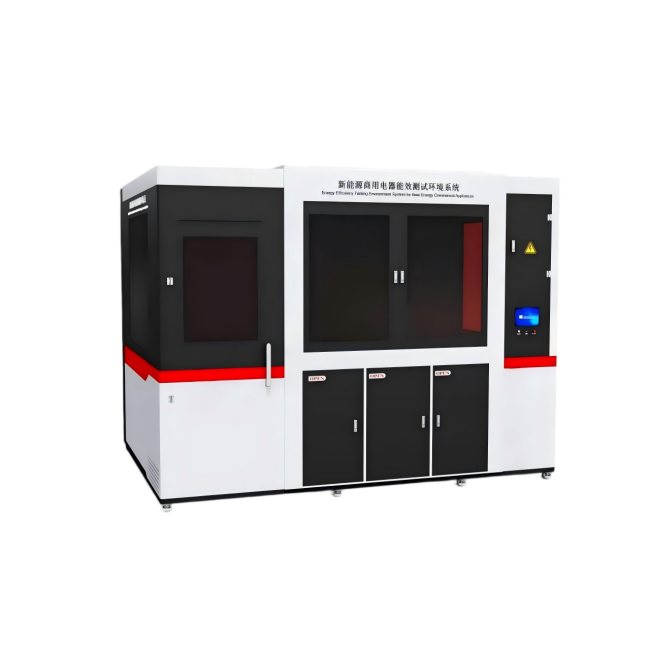

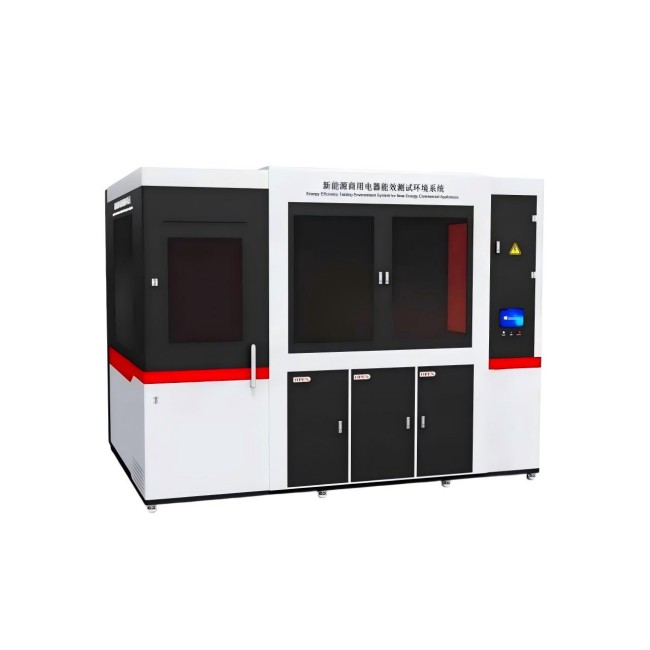

一、设备介绍
新能源商用电器能效测试环境系统是针对商用电热食品加工设备专用的整套效型式试验装置，主要用于商用电磁灶、商用电开水器等产品的热效率、能耗、保温性能等项目检测，完全满足 GB 40876‑2021《商用电磁灶能效限定值及能效等级》、CQC3133‑2011《商用电开水器节能认证技术规范》的检测要求。
二、工作原理
整套系统由无强制对流环境试验仓、恒温恒压供水单元、多参数测量单元、PLC +工控测控系统四大模块组成，依据 GB 40876‑2021、CQC3133‑2011 标准的试验条件，模拟规定的实验室环境，对商用电热食品加工设备开展能效测试，完成环境控制、供水调控、信号采集、数据运算输出全过程。
三、关键性能参数
项目 | 参数要求 |
控制系统 | 工业级PLC |
操作界面 | 10寸工业电脑，支持中英文菜单切换 |
无空气强制对流试验仓 | 试验仓内部尺寸≥长 × 宽 × 高：4m×3m×3m；可实现无空气强制对流静止空气环境； 试验环境温度：20℃±2℃；相对湿度：45%～85%； |
试验供水系统 | 供水水温调节范围：15℃‑60℃； 控温精度：15℃±1℃、23℃±1℃； 储水容量≥200L；配置软化水预处理；具备循环恒温、快速换热功能 |
红外测温仪 | 量程：0～400℃；分辨力≤0.1℃； 精度：0‑100℃：±2℃；100℃‑400℃：±2%。 |
供水压力 | 0.05-0.6MPa |
数字功率采集测试系统 | 电流≥40A；功率测量范围≥30kW；支持三相三线制接线；电能精度：0.1Wh； 功率监测软件：可记录累计耗电量、测试曲线，可选择测试区间做耗电量分析；支持稳态自动判稳，能效数据自动计算；数据可导出 Excel/PDF 报告。 |
地秤 | 台面尺寸≥1m×1m；量程0‑300kg；分辨力≤10g；精度±2%。 |
温度记录仪 | 通道数量≥20 通道；温度量程0～400℃；分辨力≤0.1℃；精度：0‑100℃：±1℃；100℃‑400℃：±2%；配置：2 根铂电阻，18 根 K 型热电偶，精度 1 级；支持计算机同步采集记录温度曲线。 |
安全保护 | 配备过载保护、急停按钮 |
电源 | AC380V±10%，50Hz 三相五线制 |
四、执行标准
GB 40876‑2021《商用电磁灶能效限定值及能效等级》
CQC3133‑2011《商用电开水器节能认证技术规范》
五、配置清单
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
