一、仪器介绍
可检测无人机工作状态下向空间辐射的电磁骚扰场强，评估无人机电磁发射水平，防止电磁辐射干扰导航、通信、无线电设备，满足无人机产品研发摸底、出厂检验、认证检测等试验需求。
系统总体构成

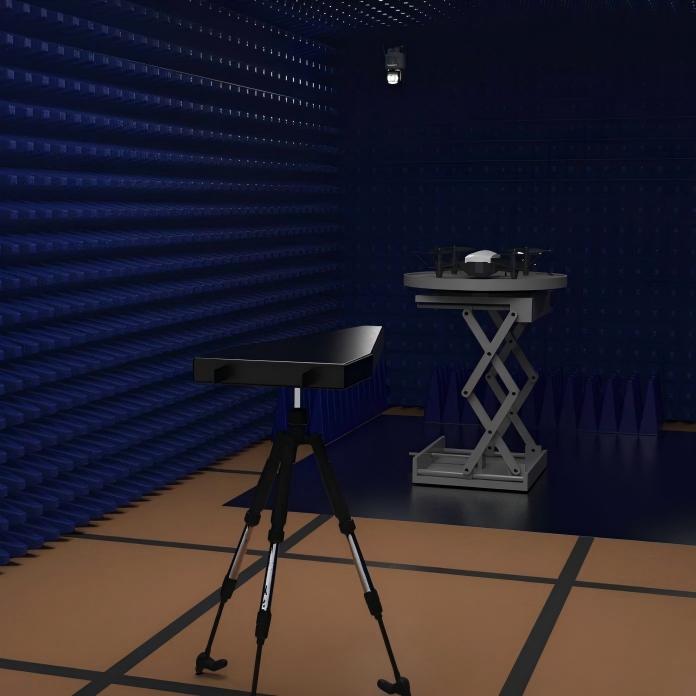

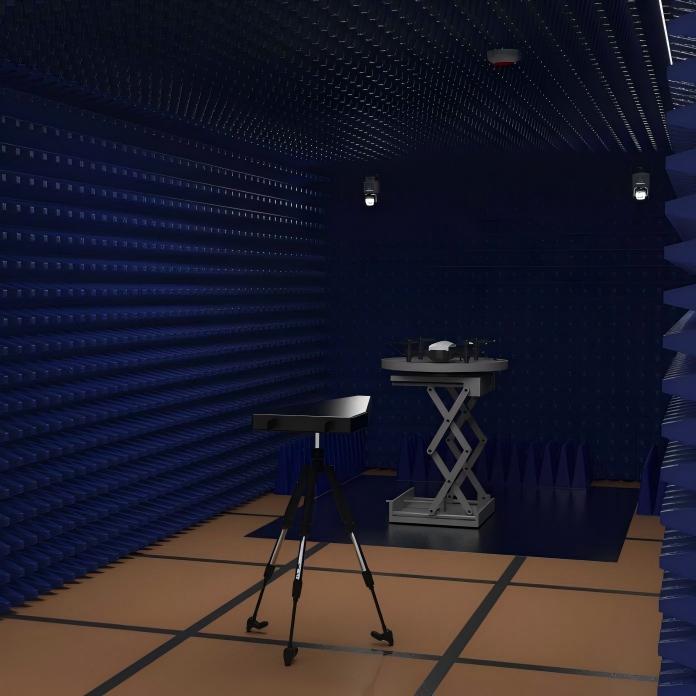

整套设备由 EMI 测试接收机、天线组、升降塔、全自动转台、测试控制软件、配套线缆及匹配负载组成，满足无人机整机辐射发射场地测试要求。
二、满足标准
GB 42590-2023《民用无人驾驶航空器系统安全要求》5.12.1 辐射发射
GB/T 38909-2020《民用轻小型无人机系统电磁兼容性要求与试验方法》5.1 辐射发射
三、技术参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色七寸触摸屏操作，中、英文切换 |
EMI 测试接收机 | |
频率测量范围 | 9kHz～6GHz |
检波模式 | 峰值、准峰值、平均值 |
测量带宽 | 9kHz、120kHz |
灵敏度 | ≤-160dBm/Hz |
中频阻抗 | 50Ω |
天线系统（分段覆盖标准全频段） | |
双锥天线 | 30MHz～300MHz，水平 / 垂直极化 |
对数周期天线 | 300MHz～1GHz |
喇叭天线 | 1GHz～6GHz |
天线极化 | 支持水平极化、垂直极化自动切换 |
天线升降塔 | |
升降行程 | 1m～4m |
驱动方式 | 伺服电动升降 |
定位精度 | ±5mm |
全自动被测物转台（无人机样品承载） | |
承载最大载荷 | ≥25kg |
旋转角度 | 0°～360° 连续旋转 |
角度定位精度 | ±0.5° |
驱动 | 伺服电机 |
电源 | AC220V±10% 50Hz |
四、基本配置
主机1台
扳手1套
电源线1根
说明书1份
合格证1份
保修卡1份
铭牌1份
