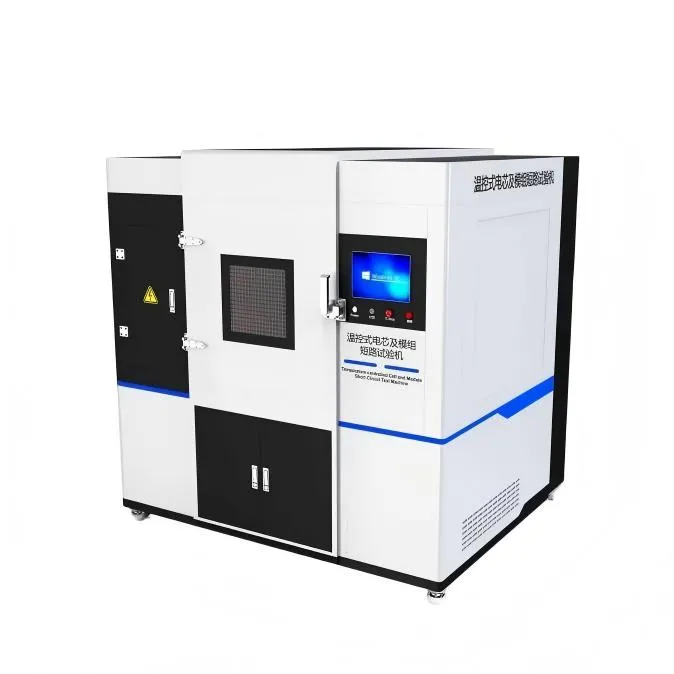

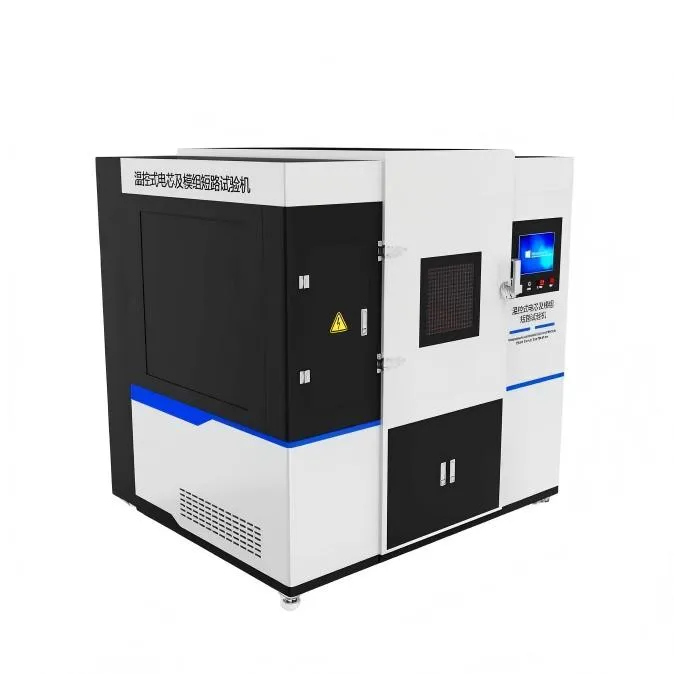

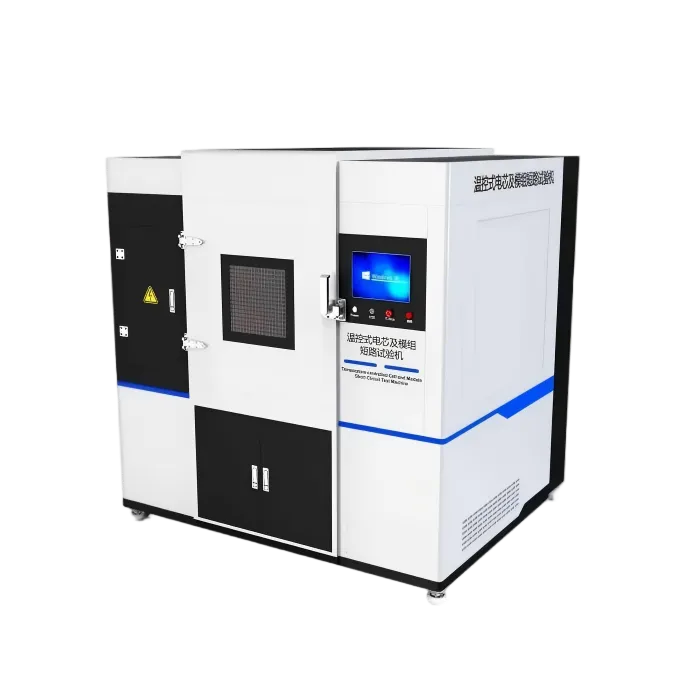

一、设备介绍
完成电芯、电池模组在设定环境温度下的外部短路滥用试验，采集电压、短路电流、多点温度，记录全过程数据，验证电池外部短路安全特性
二、工作原理
设备由防爆温控箱体、大电流短路回路、数据采集单元、控制系统四部分组成，用于模拟电池外部短路故障。
三、关键性能参数
项目 | 参数要求 |
控制系统 | 工业级PLC |
操作界面 | 10寸工业电脑，支持中英文菜单切换 |
最大短路电流 | 1300A；短路持续时间≥5s |
外部短路电阻 | 5mΩ、20mΩ、80mΩ 多档规格，电脑端程控设置外部短路电阻，阻值稳定 |
电压采集 | 测量范围：0‑100V；采集精度≤1mV |
采集总通道数 | 电压 + 电流 + 温度采集通道总数≥4 |
温度采集配置 | 热电偶：K 型；辅助测温通道≥12 路；测温范围：‑40℃~1000℃ |
测试腔温控 | 常温～60℃可调 |
短路控制线缆 | 线缆长度＞10m |
短路控制时间 | 热平衡条件下可任意设置短路时长 |
短路电流采集精度 | 优于 ±0.5% FSrdg±1digit |
安全保护 | 配备过载保护、急停按钮 |
电源 | 单相AC220V 功率1.5KW |
四、执行标准
符合 GJB2374A-2013、GB43854、GBT36672-2026（待发行）、SJ20941、IEC62660-2、SAEJ2464、GBT38031-2025、 UL2054
五、配置清单
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
