一、用途

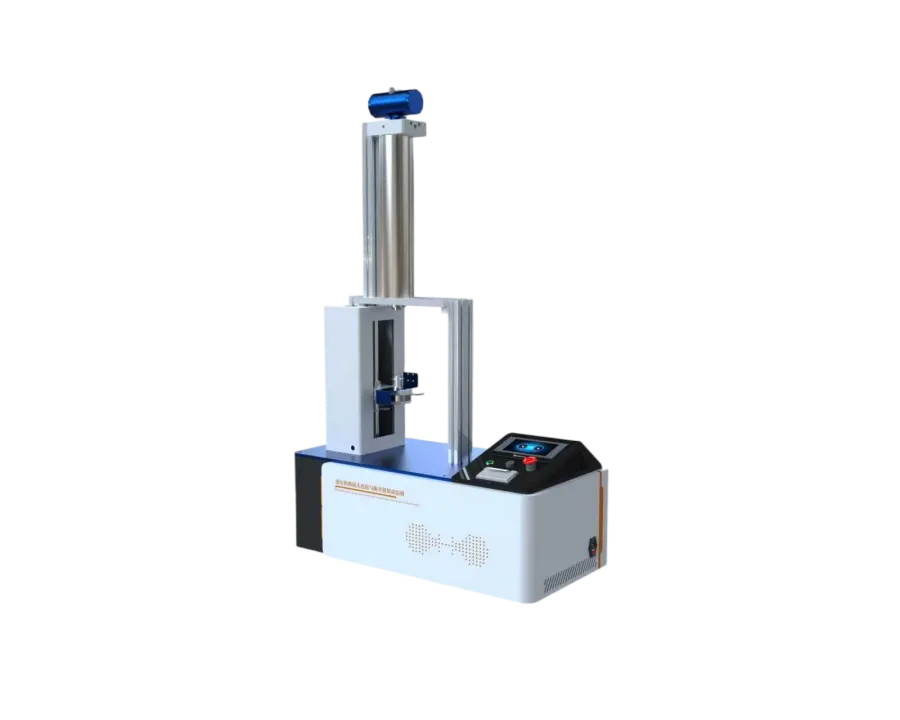

本设备依据 GB/T 7939.2-2024（ISO 18869:2017）第 7 章连接扭矩、第 8 章断开扭矩试验要求开发，主要用于 ZQD-50 这类液冷液压快换接头的操作扭矩性能检测。
设备可在无压及设定带压工况下，完成接头手柄开关、阀门耦合 / 解耦、主体终止旋转等多工况扭矩测试；采集并记录旋转过程的峰值扭矩，自动计算试验结果，用于验证快换接头操作力矩是否满足设计及验收指标，评估阀门操作手感、锁紧机构反馈性能，适用于液冷快换接头研发试样检测、出厂检验、第三方型式检验。
二、执行标准：
GB/T 7939.2-2024/IS0 18869:2017 液压传动连接 试验方法第2部分:快换接头
三、技术参数
模块 | 技术说明 |
控制系统 | PLC控制系统 |
操作界面 | 彩色10寸工业电脑，中、英文语言切换 |
扭矩传感器 | 0～20 N・m；精度 ±0.5% FS |
扭矩采集采样频率 | ≥1000Hz，可捕捉旋转峰值扭矩 |
旋转驱动单元 | 伺服电机，旋转速度 0.1～10°/s 连续可调，支持匀速旋转耦合 / 解耦、手柄开关动作 |
压力传感器 | 0～1.2 MPa 精度±0.5%FS |
介质适配 | 支持 PG25 测试流体，配置耐腐蚀管路与密封件 |
0psi（0bar） | 手柄开 / 关扭矩测试 |
10.34bar（150psi） | 手柄开 / 关扭矩测试（带压工况） |
0psi | 阀门耦合 / 解耦旋转扭矩 |
0psi | 接头相对主体终止旋转扭矩；断开扭矩测试 |
阀门耦合 / 解耦、手柄开关扭矩：＜5 N・m 相对主体终止旋转扭矩：＜3 N・m | |
安全防护 | 急停按钮 |
电源 | AC220V，50Hz |
三、配置清单
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
