一、核心功能与检测原理
死腔量化评估
通过测量佩戴者吸入气体中CO₂浓度，减去环境CO₂浓度（要求≤0.1%），计算死腔泄漏值（三次均值≤1%为合格），直接反映面罩重复呼吸区域的无效空间。
核心公式：死腔泄漏率 =（吸入气CO₂浓度 - 环境CO₂浓度） × 100%。
模拟呼吸系统
人工肺装置模拟真实呼吸：频率21~24次/min，潮气量24±1 L/min，搭配单向阀与流量计（0~50 L/mi，精度2.5％）控制气流稳定性。
配备CO₂气源及缓冲储气袋。
二、关键技术配置
模块 | 参数要求 |
控制系统 | PLC+Windows系统，嵌入式工控机，WiFi无线连接，双控制系统 |
操作界面 | 彩色12寸工控机，WiFi连接办公打印机 |
人工肺装置 | 人工肺装置1套含呼吸功能 |
呼吸频率 | 10~40次/min |
呼吸气量 | 0-3L/min |
曲线 | 正玄波曲线展示 |
(正玄波)流量计 | 50L/min(测空氧氮气)，精度1.5%FS |
储气袋 | 配3个，5~7L，不容易破坏，材料耐用； |
二氧化碳气源要求 | 不低于95%浓度 |

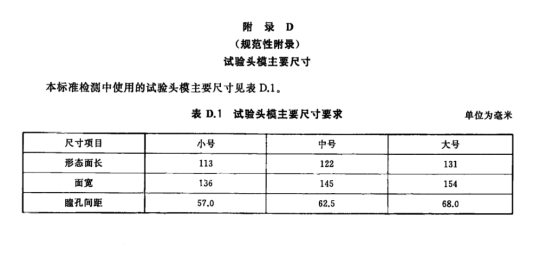

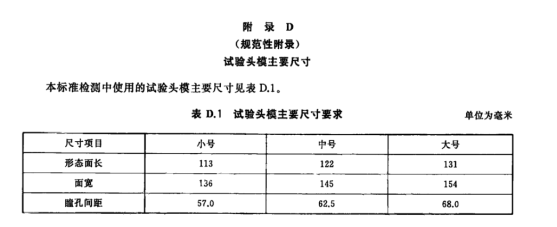

标准头型 | 应符合GB2428,头型上装有呼吸导管硅胶材料 |
质量流量控制器 | 量程范围：0-50L和0-5L，均精度为：±1％（可定制更高精度） |
压差压力传感器 | ±2KPA，精度0.5% |
测试时间 | 触摸屏设置和显示 |
二氧化碳分析仪 | 2套-量程12％ ，精度1% |
风扇 | 落地式电风扇【16英寸/五叶机械/升级电机/四档风速】 |
外形尺寸急功率 | 1150×750×1250mm、总电源: AC220V、功率 500W |
三、执行标准与测试流程
1)GA124-2013《正压式消防空气呼吸器》第“6.13.3吸入气体中二氧化碳含量测定”条款
2)GB2890-2009《呼吸防护 自吸过滤式防毒面具》第“6.7面罩死腔测试”条款
3)GB 21976.7-2012 建筑火灾逃生避难器材 第7部分：过滤式消防自救呼吸器
4)GB2626-2019 呼吸防护自吸过滤式防颗粒物呼吸器
5)YY/T 19083-2010 医用防护口罩技术要求
操作步骤
A[密封面罩至头模] --> B[启动人工肺呼吸]
B --> C[注入5% CO₂气体]
C --> D[监测吸入气CO₂浓度]
D --> E{环境CO₂≤0.1%？}
E -->|是| F[计算三次均值]
E -->|否| G[终止测试]
F --> H[输出泄漏率报告]
注：测试需持续至CO₂浓度稳定，全程约5~10分钟。
四、配置清单：
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
五、应用场景与选型建议
工业防护：化工、矿山场景优先选多规格头模型号，适配半面罩/全面罩；
消防应急：需满足GA124-2013对正压呼吸器的死腔要求，推荐配置风速仪及电风扇的设备；
质检研发：选择工控机+PLC系统（如CSI系列）；
警示：环境CO₂浓度超标（>0.1%）将导致测试无效，需在密闭实验室或通风净化后操作。工业场景建议每季度校准CO₂分析仪，确保±2%精度
六、创新设计亮点
防误操作设计：硅胶泥密封头模接口，解决面罩贴合不足问题；
智能诊断：实时提示故障原因（如气流中断或传感器异常）；
培训模式：结合专用镜反馈佩戴姿态，降低实操泄漏风险。
