一，设备参数
指标 | 参数 | |
拉伸传感器 | 力传感器量程 | 20N/20N 两套传感器 |
精度等级 | 不低于0.5级 | |
力值分辨率 | 不低于0.01N | |
测试速度 | 1-600mm/min以上 无极变速 | |
速度精度 | 不低于1% | |
可测试行程 | 0-600mm以上 | |
位移分辨率 | 不低于0.1mm | |
夹持电机 | 量程 | 20N |
精度 | 不低于0.01N | |
位移范围 | 0mm-40mm以上 | |
恒温水浴 | 温度范围 | 室温-40℃以上 |
控温精度 | ±2℃以内 | |
夹头下方产品可水浴高度 | ≥300mm | |
电源 | 220V 50Hz | |
控制系统 | PLC | |
操作界面 | 彩色7寸触摸屏，中英文切换 | |
设备组成 | 主机，传感器，透明水槽，恒温槽等 | |
测试项目标准 | YY/T 1898-2024 血管内导管导丝 亲水性涂层牢固度试验方法 附录B 摩擦力测试法
YY/T 0872-2013 输尿管支架试验方法 6.2固定强度 6.5动态摩擦力 | |

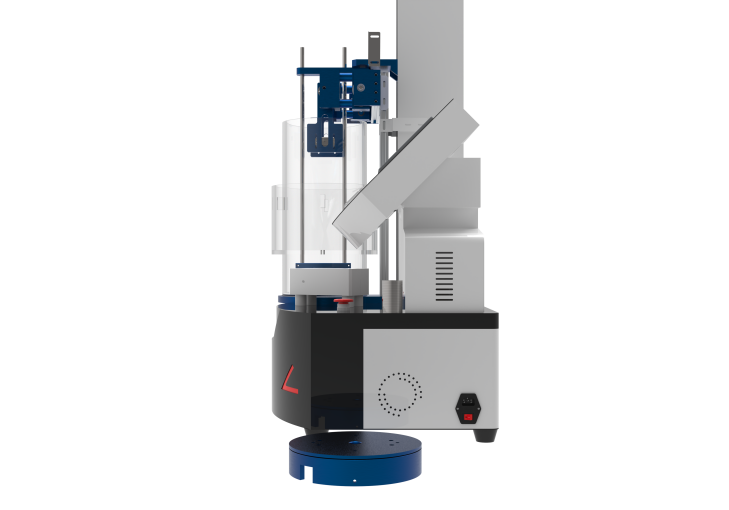

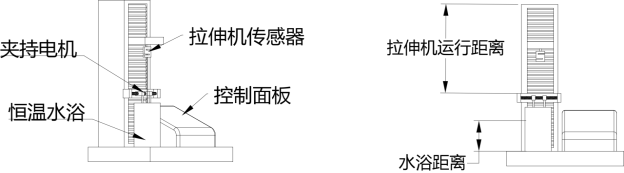

图1 整机示意图
一、夹具要求
1.水下导管导丝摩擦力夹具（参考YY/T 1898-2024标准 附录B）
①形式
矩形硅胶片一对，固定在夹头上相对夹持。
②图示/尺寸要求
厚度（5±0.2）mm，宽度（15±0.3）mm，长度配合夹持系统。
③材料要求
邵氏（A）硬度为（55±10）的硅胶片制成，表面光滑平整无划痕，粗糙度（Ra）为（0.6±0.2）μm
④夹持状态示意图

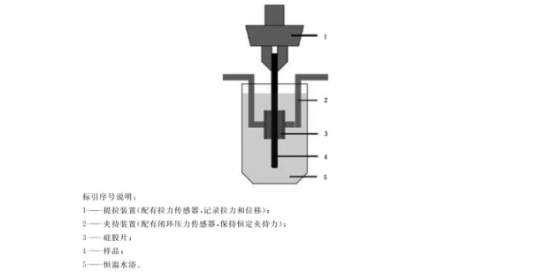

图2 水下摩擦力夹具示意图
2.输尿管支架固定强度夹具（参考YY/T 0872-2013 6.5.3标准）
①形式
可合为喇叭口的夹具一对
②图示/尺寸要求
半边喇叭口尺寸形状参考下图（单位mm），内侧开孔符合下图要求，外侧配合设备部件。两个工装加工一致性高，对齐固定无明显凸起。

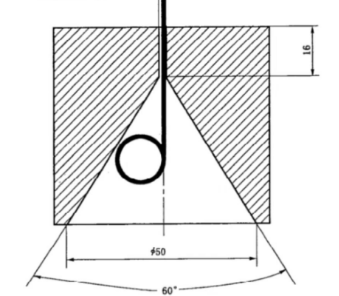

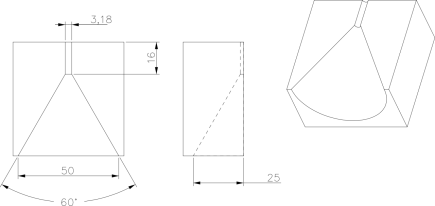

图3 固定强度喇叭口（半边）
测试时，先将一对夹具分开，将产品装入喇叭口腔道内，再将两个夹具固定在一起，装在设备对应位置，即为测试工装。产品端部固定在拉伸传感器夹头上。
③材料要求
聚四氟乙烯（PTFE）或聚甲醛树脂（POM）材料制成，表面光滑无毛刺。
④夹持状态示意图

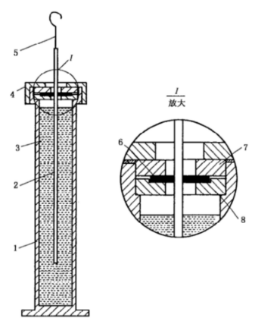

图4 固定强度测试示意图（黑色猪尾管为产品）
3.输尿管支架动态摩擦力夹具（参考YY/T 0872-2013 6.5.3标准）
①形式

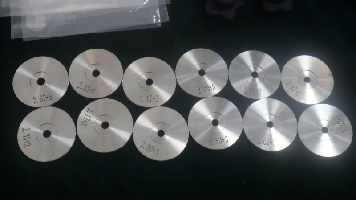

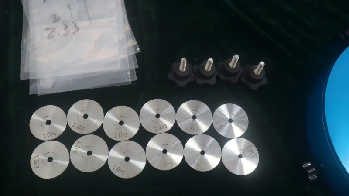

硅胶试验圈及固定试验圈的刚性固定件，依据产品尺寸变化夹具尺寸，共6套
②图示/尺寸要求
试验圈为厚度为1.0mm±0.05mm，直径为15mm的圆片，中央有一个直径为D1的孔。
D1为产品直径（共6种，分别为1.57mm、1.67mm、1.83mm、2.00mm、2.17mm、2.33mm、2.67mm）
试验圈固定件为夹持试验圈的刚性件，中间有直径比试验圈的孔径D1约大3mm的调节孔。
两块刚性件将试验圈固定，二者圆孔同心，刚性件固定在设备上。
参考下图：

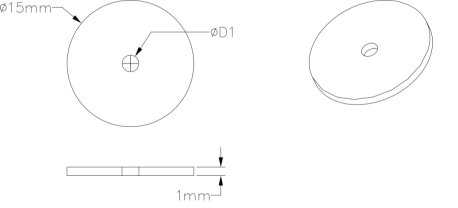

图5 试验圈

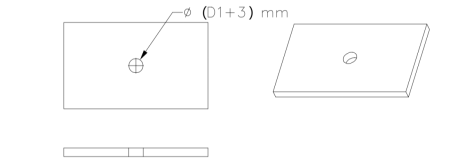

图6 单片刚性件

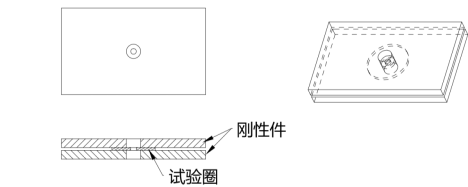

图7 试验圈与刚性件配合
③材料要求
试验圈由邵氏（A）硬度为55的硅橡胶制成；
试验圈固定件由304不锈钢等刚性件制成，外侧固定孔结合设备部件
④夹持状态示意图
三，整机功能描述

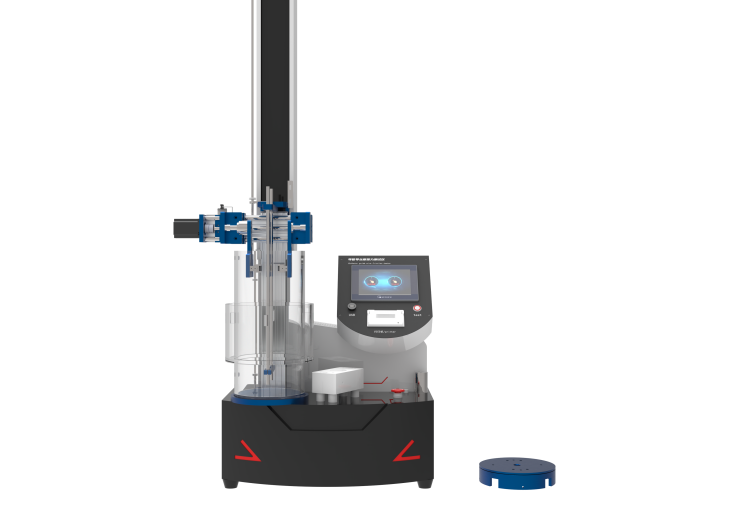

功能1：测试导管或导丝产品表面摩擦力，在产品表面加0-20N的定夹持力，循环拉伸若干次，取各次的拉伸力值曲线，可观察产品表面摩擦力数值、变化，计算摩擦系数；
功能2：测试其他产品在水浴状态下的拉伸力，配合其他工装，无需提供夹持，例如下文提到的输尿管支架固定强度，配合喇叭口工装，水浴状态下测试；输尿管支架动态摩擦力，配合带孔硅胶片，水浴状态下拉动支架测试；
四，测试方法参考标准
设备应符合下列标准的要求
YY/T 1898-2024 血管内导管导丝 亲水性涂层牢固度试验方法
附录B 摩擦力测试法
YY/T 0872-2013 输尿管支架试验方法
6.2固定强度
6.5动态摩擦力
装机售后
1.设备供应商负责装机、调试、校准，提供使用说明，确保机器正常运转；
2.设备整机保修期一年以上；
3.设备易耗品、传感器、夹具等应提供配套的定制或采购渠道。
