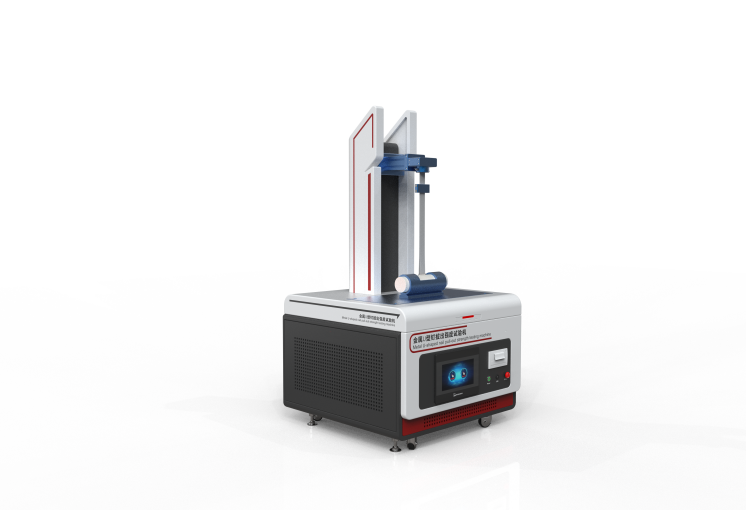

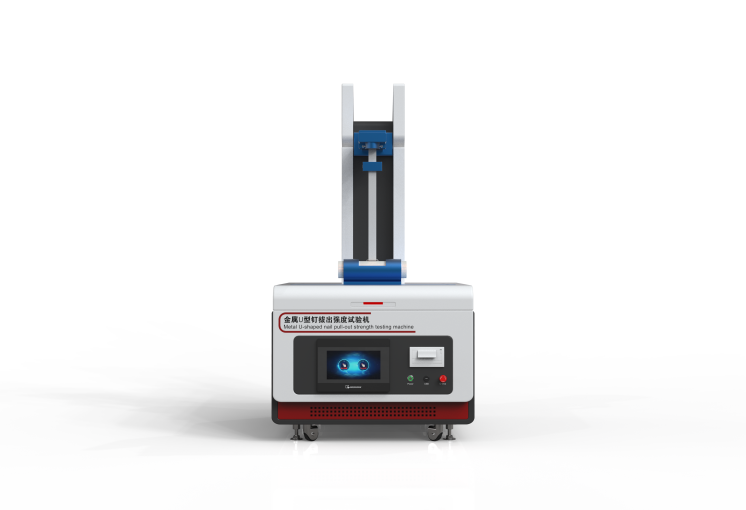

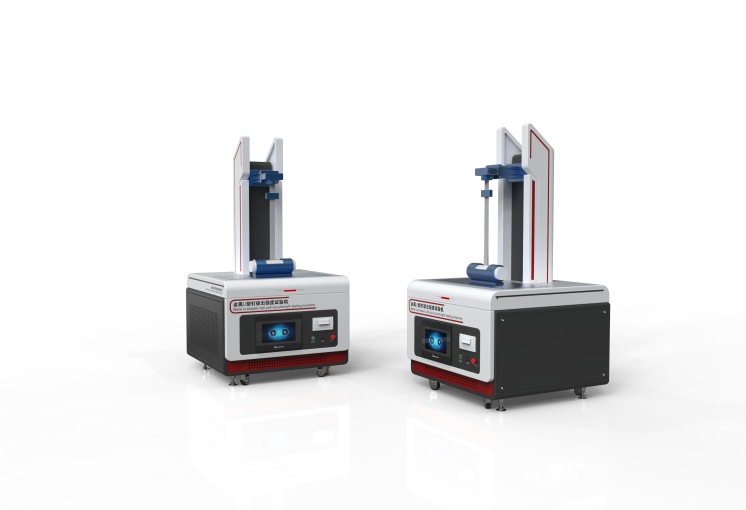

金属u型钉拔出强度试验机

试验原理

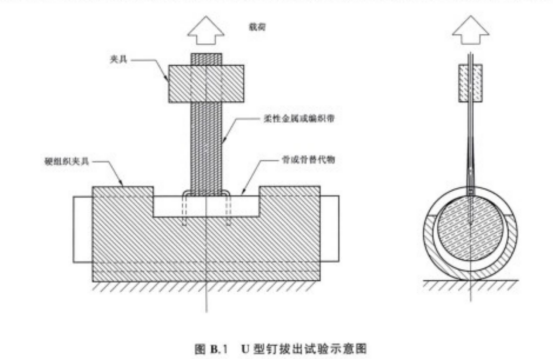

使用单个U型钉,将薄且早坦的柔性金属或编织带固定到骨或骨替代物。在平行于钉腿的方向上,将张力均匀施加到张力带的两端,直到U型钉周定失效。可以在常温环境条件下或者在水溶液或生理溶液中(室温或37℃)采用本试验方法进行试验

执行标准

YY1781-2021

技术参数

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

夹持装置

1 硬组织夹具--专门用于牢國抓取骨、骨段或骨替代物的夹具,对金属或编织带施加张力时。可以使材料对U型钉固定部位的影响最小化。此类夹具应能适应不同几何形状的骨,并能在试验期间对骨或骨替代物进行正确定向和对齐。

2 金属或织张力帶--薄、扁平、柔韧、高度适形的金属条或编织物,用于给钉桥施加平衡的拔出力。带宽应足以支撑90%的钉桥并有充足的拉伸性能,以便在加载时不会发生塑性变形或破裂；

3金属或缩织带夹具--专门用于牢固抓取金属或编织带的夹具,并最大限度地减少施加张力时的损伤，典型的夹具可采用机械致动、气动或液压致动,从而将张力带夹在平行于加载轴的两个夹持平面之间。夹持面可能早光滑或锯齿状；
