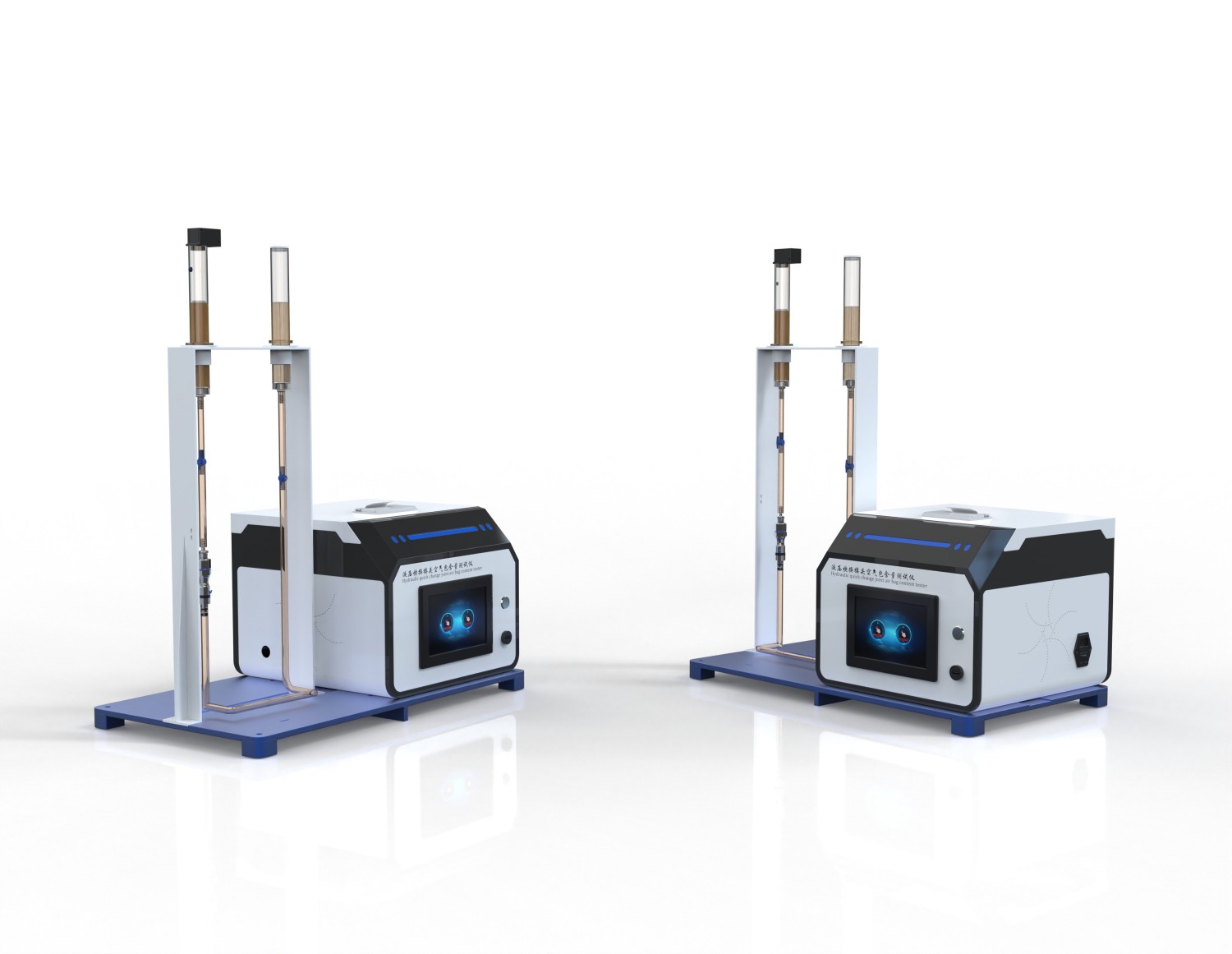

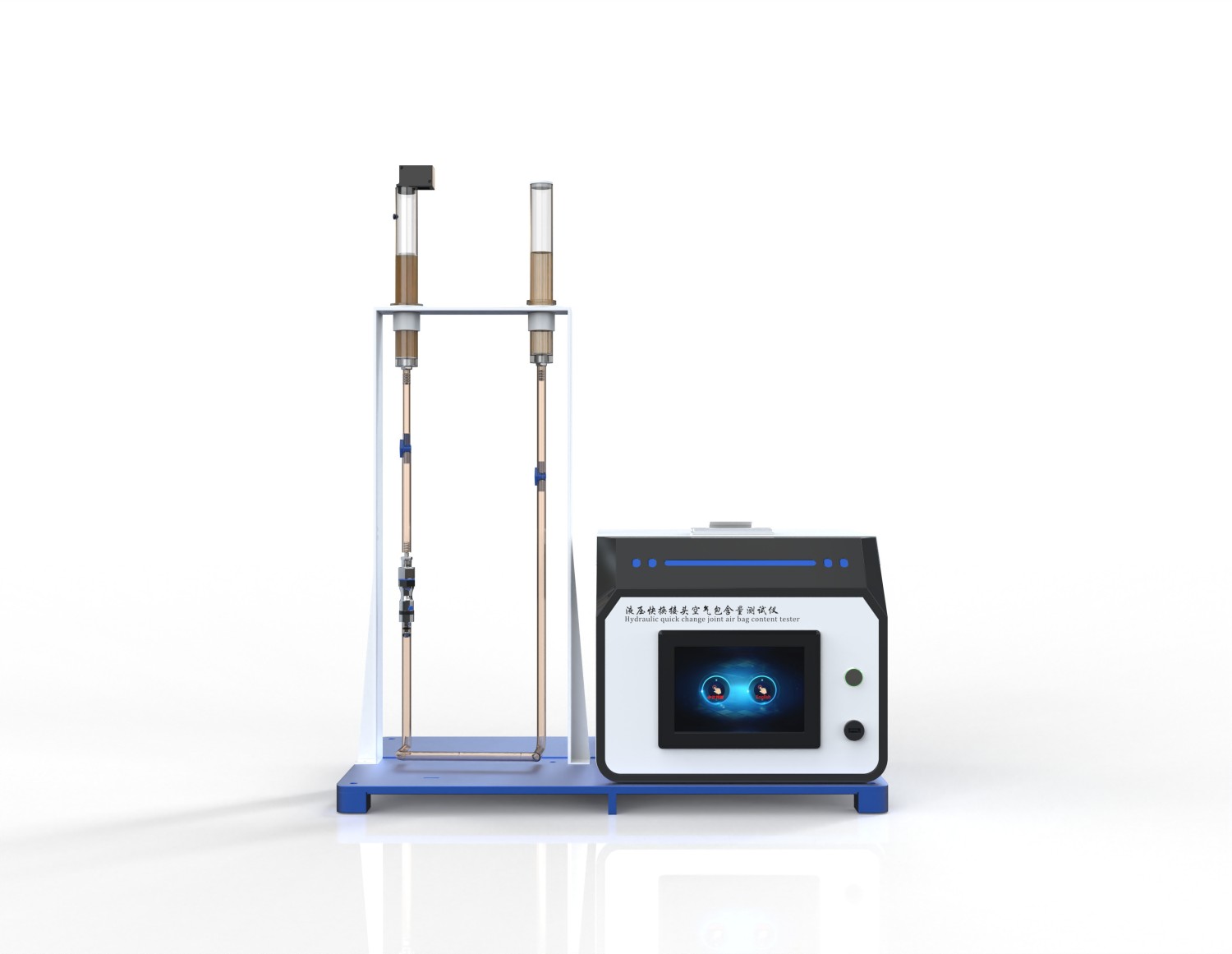

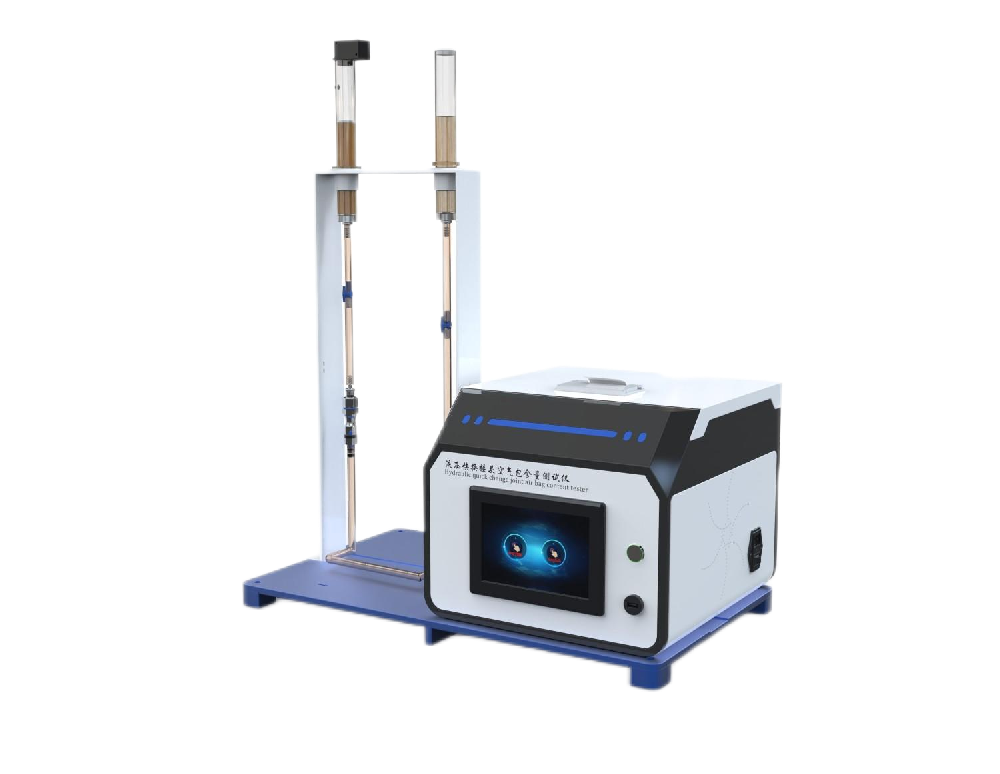

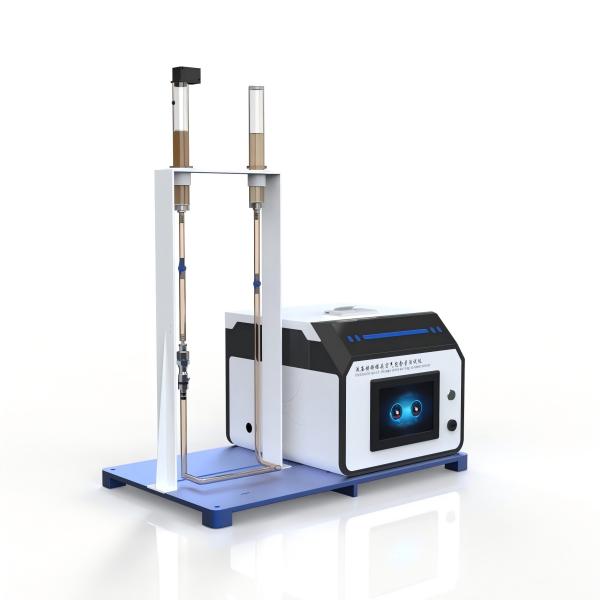

液压快换接头空气包含量测试仪

用途：

本仪器适用于阴、阳接头,成套接头,接头断开时带有和不带有密封装置的接头,以及直线运动和（或）旋转运动接通和断开管路的接头。测试快速接头的每次插拔的循环空气含量。

适用标准

GB/T 5861-2003/IS0 7241-2:2000   液压快换接头试验方法

BS ISO 18869:2017

技术参数：

控制系统：PLC;

操作界面：触摸屏；

设    置：在触摸屏上软件上设置相关测试参数

刻度量筒：2个

液位传感器：0~50mm 精度：2um;

标配不锈钢托盘：27*20*2mm；

外形尺寸：680*450*840mm；

测试功能：

插拔空气含量测试

1、按下图5所示将接头总成装人试验装置中。记录封闭量简和开口容器液面高度,两个液面应一致

2、断开和连接接头总成（接头断开后排出泄漏液）。每一断开、连接循环以后,轻轻敲打接头总成以清除其内部全部气泡。

3、重复进行（2、）所规定的步骤,直到简中液面下降10个刻度。在接头连按状态,垂直调节顶部开口容器以使液面一致。记录量简液面高度。

4、用（1、）中所记录的液面高度值减去（3、）中所记录的液面高度值，再除以断开、连接循环次数，即为每次断开、连接循环空气含量的数值。

5、在试验报告中记录每次断开、连接循环空气含量的数值（以ml计）。
