球压试验装置

GB9706.1标准中规定的球压试验装置主要用于对医用电气设备中非金属材料部件（如绝缘材料、外壳等）的耐热性能测试，其核心参数和操作要求如下：

一、装置结构及技术参数

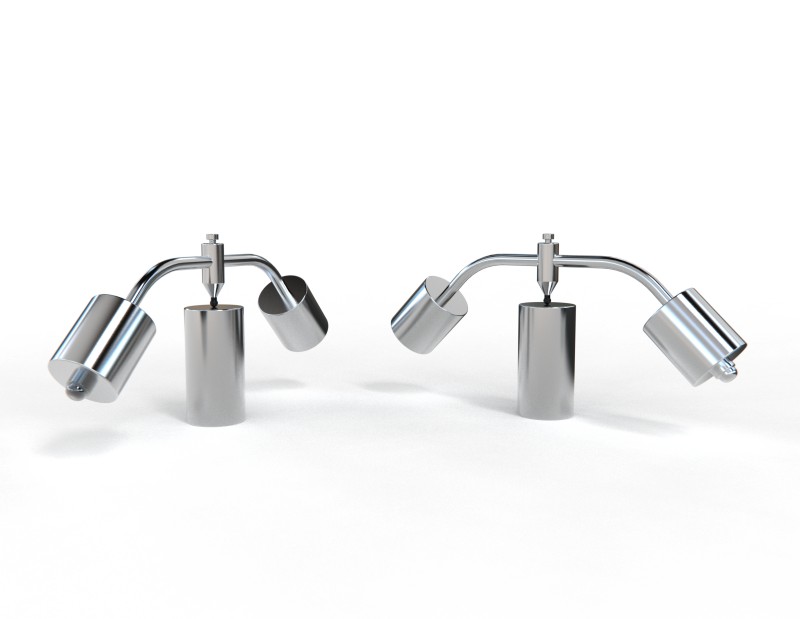

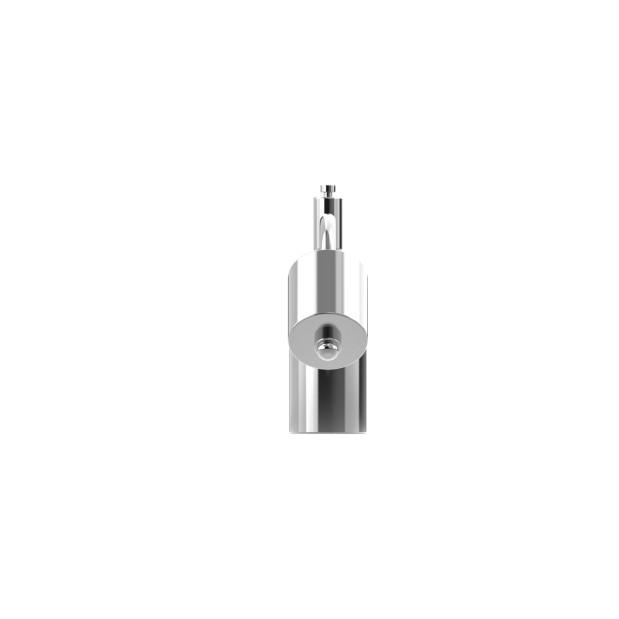

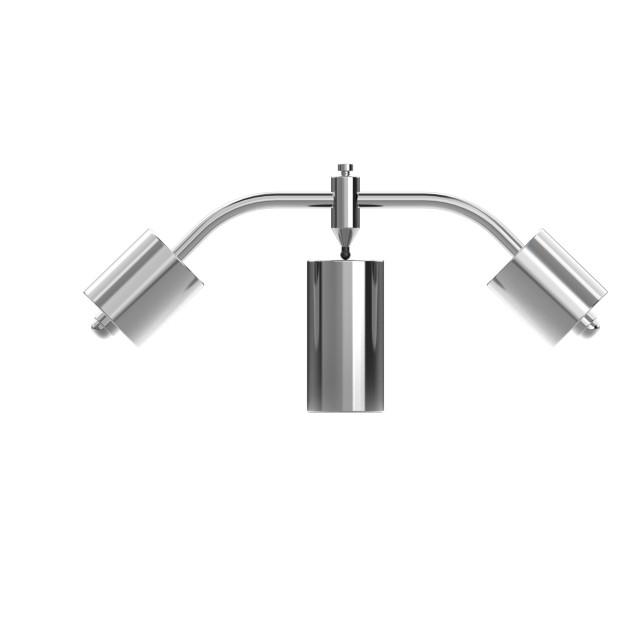

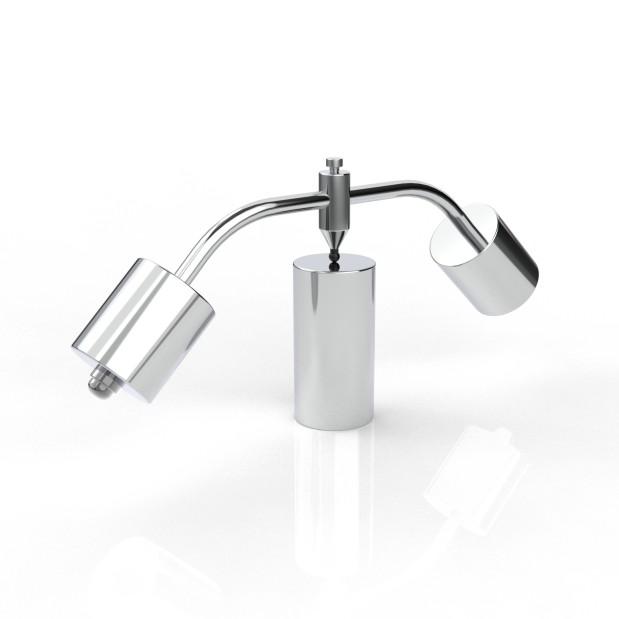

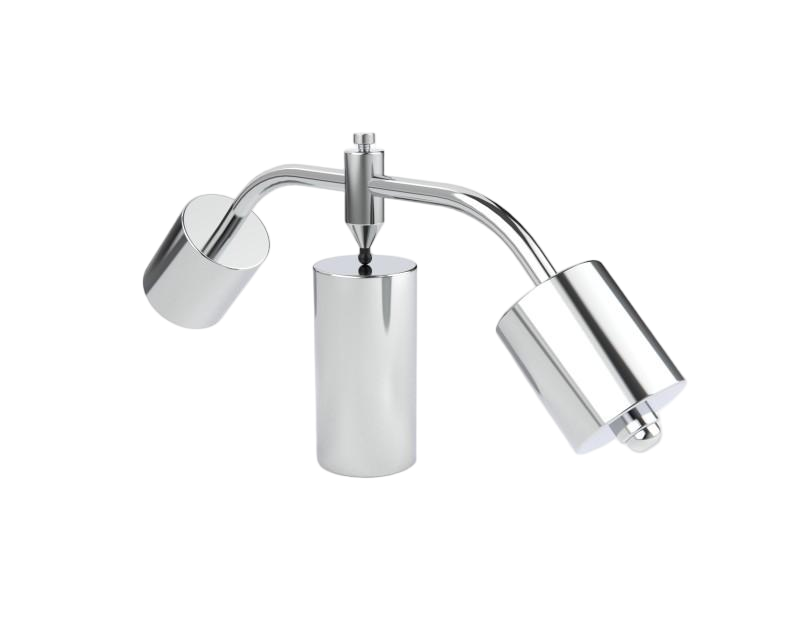

‌负载装置‌

钢球直径：5mm±0.05mm（符合ISO 3290-1标准的滚动轴承钢球）‌

总试验力：20N±0.2N，通过砝码系统实现垂直向下作用力‌

材质：除钢球外，主体采用304不锈钢制造‌

‌样品支座‌

规格：直径50mm、高度100mm的实心圆柱体，表面平滑且具有足够质量以保持温度稳定‌

功能：刚性支撑试样并确保水平放置

‌测温装置‌

需配备铠装热电偶及温度显示仪表，插入支座表面以下3mm处的测试孔（孔深25mm）‌

二、配套设备要求

‌加热箱‌：需达到标准规定的试验温度（如75°C或125°C），并确保装置在试验前温度稳定‌

‌测量工具‌：光学仪器用于测试钢球压痕深度

三、操作流程

‌试样准备‌

试样厚度≥2.5mm（可叠加），表面积至少10mm×10mm或直径10mm圆形‌

预处理：在15-35℃、湿度45%-75%环境中放置24小时‌

‌试验步骤‌

将装置与试样放入加热箱，确保钢球垂直压住试样表面‌

设置目标温度（如125°C），通过测温仪监控温度稳定性‌

试验结束后，测量压痕深度以评估材料耐热性

四、标准符合性

该装置需满足GB9706.1-2020第8.8.4.1条款、GB4706、IEC60695-10-2等标准要求‌

适用于医疗器械绝缘材料及外部零件的耐热测试‌
