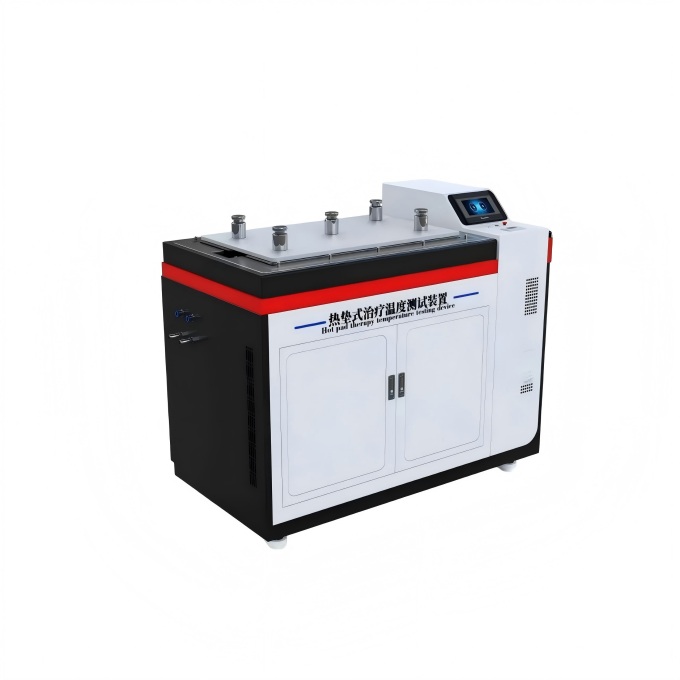

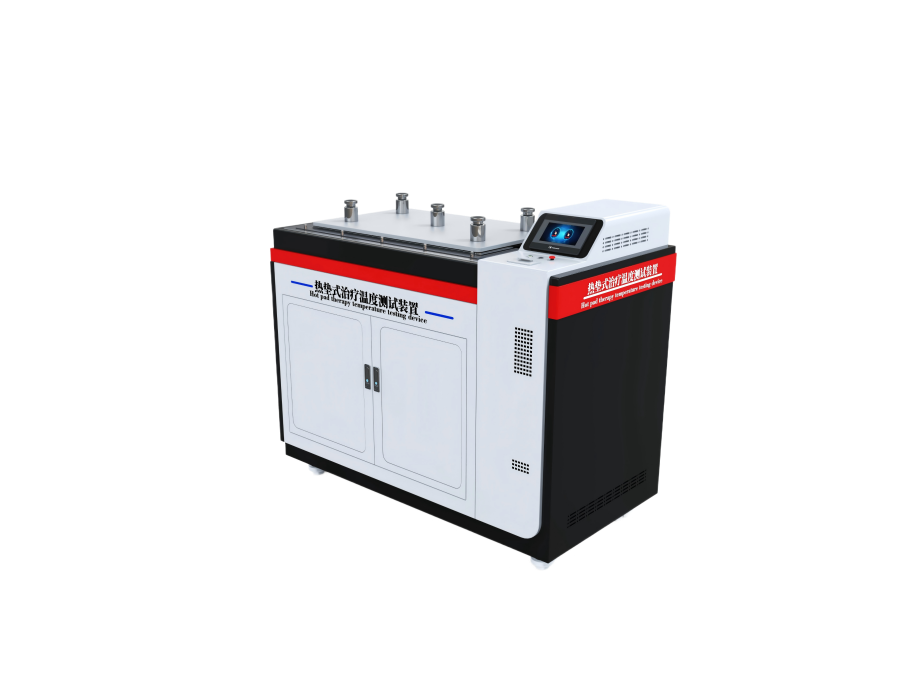

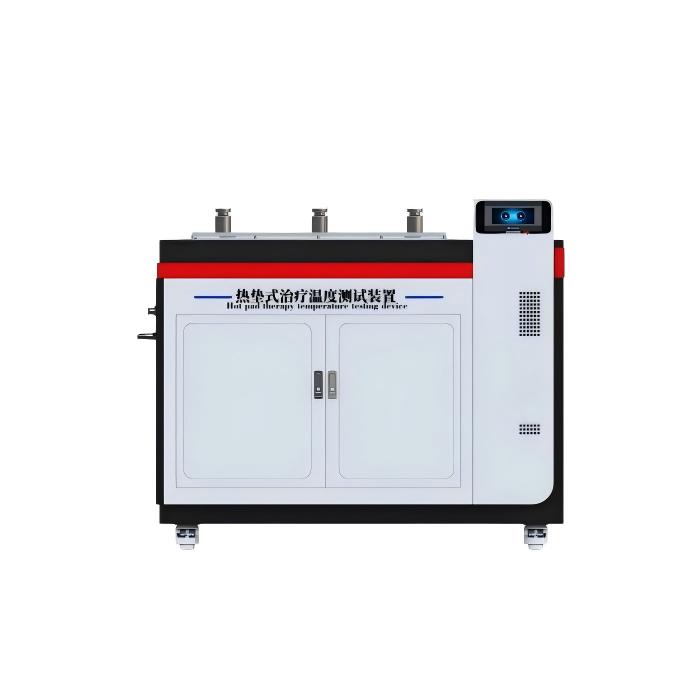

热垫式治疗温度测试装置

热垫式治疗温度测试装置、热垫式治疗仪温度特性测试仪

描述

热垫式治疗仪温度特性测试仪是依据YY/T 0165-2016标准设计，专门用于检测热垫式治疗仪温度性能的专用医疗器械检测设备‌，核心作用是确保产品符合医疗安全要求。

核心检测功能

‌温度准确性验证‌：检测热垫稳态温度与设定值的误差，要求误差不超过±3℃，避免温度偏差影响疗效或造成烫伤。

‌温度均匀性测试‌：测量热垫有效加热区域各点温度差，要求差值不超过±2.5℃，防止局部过热或过冷。

‌温度稳定性监测‌：监控热垫达到稳态后的温度波动，要求波动不超过2℃，保证治疗过程温度恒定。

‌最高温度限制测试‌：验证热垫最高温度不超过60℃的安全阈值，同时可检测超温保护装置是否正常工作。

执行标准

用于依据 YY/T 0165-2016 附录 B 完成温度准确性、均匀性、稳定性、最高/最低温度的项目检测。

仪器结构

设备为一体式成套系统，包含：恒温测试箱、恒温循环系统、多通道温度采集模块、专用测试软件、品牌嵌入式计算机、标准隔热垫、全套传感器、砝码及配件。

技术参数

控制系统：PLC+Windows系统

操作界面：彩色12寸嵌入式工业电脑，WiFi连接打印机

测试箱体材质：内胆采用SUS304不锈钢，厚度≥3mm，敞开式测试工作面；

测试样品：5个

内部有效尺寸：600mm×300mm×100mm（长×宽×高），内部由盘布紧密且均匀的不锈钢管均匀盘绕构成。

测试工作面：8mm硬质聚氯乙烯板（PVC）；

砝码重量：220g；

砝码数量及材料：304不锈钢材料制作，数量5个；

保温材料：箱体四周及底部采用30mm泡沫苯乙烯塑料或泡沫塑料等保温材料。

具备排水结构，方便维护与换水。

标配循环恒温系统

流量范围：2～6L/min或更宽。

控温范围：室温～50℃或更宽，控温精度：不低于±0.5℃。

配备底吸泵自动加水功能，循环水路覆盖全部测试区域，保证温度均匀。

温度采集与传感器

测试通道：≥5 个独立通道，可单独/同时测试，通道间互不干扰。

温度传感器量程：0～100℃；精度：不低于±0.5℃。

实时采集接触面温度、水浴温度、样品多点温度并同步显示。

标准隔热材料

符合 YY/T 0165-2016 标准附录C隔热材料要求。

尺寸：≥940mm×640mm，双面绒布结构；

材质：100% 棉；

密度：100根/英寸；

层数：8层；

专用测试软件

1 实时监控：接触面温度、水浴温度、5 通道样品温度，实时绘制温度曲线；

2 自动计算：最低温度、最高温度、温度准确度、温度均匀性、温度稳定性；

3 通道独立运行：单通道数据独立保存；

4 支持条件满足延时自动结束或手动结束测试；

5 支持自定义存储路径、历史数据查询、导出与打印。

供货配置清单

测试装置主机 1 台

标准隔热垫 1 块

产品合格证 1 份

操作说明书、维护手册、技术资料 全套

配套连接管路、配件 1 套

铭牌1件

恒温槽1台

宣传册若干
