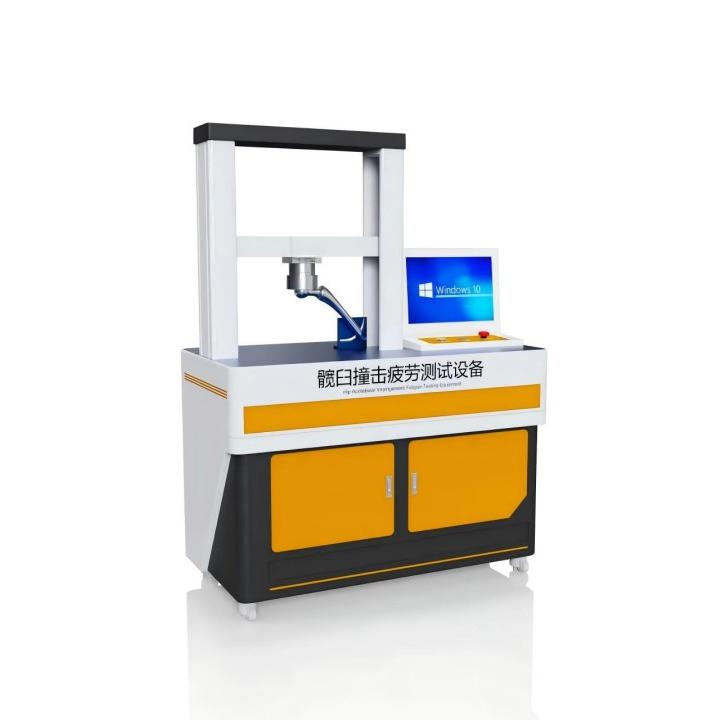

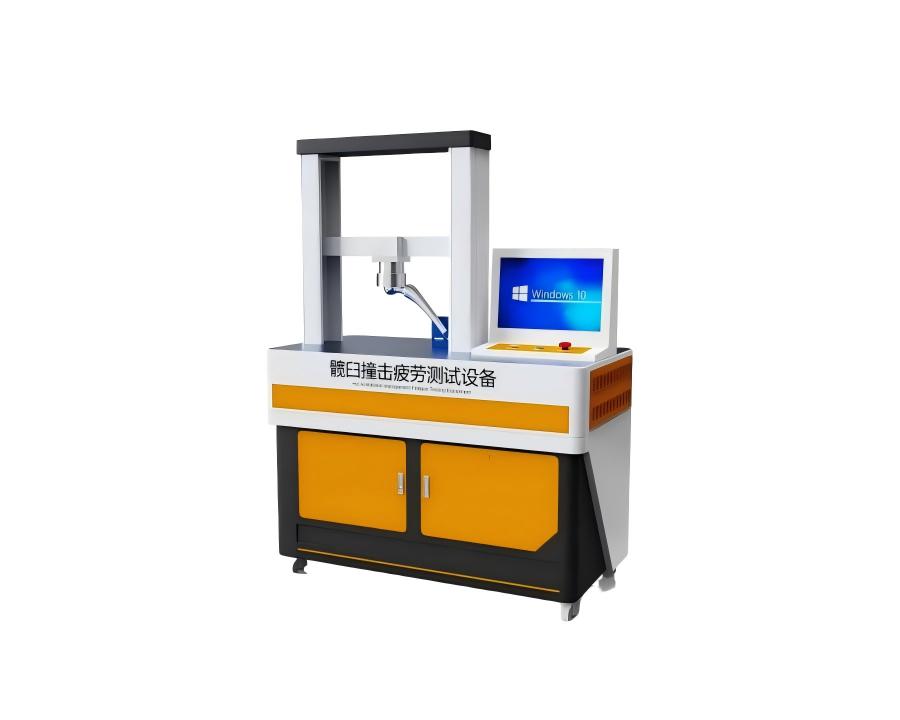

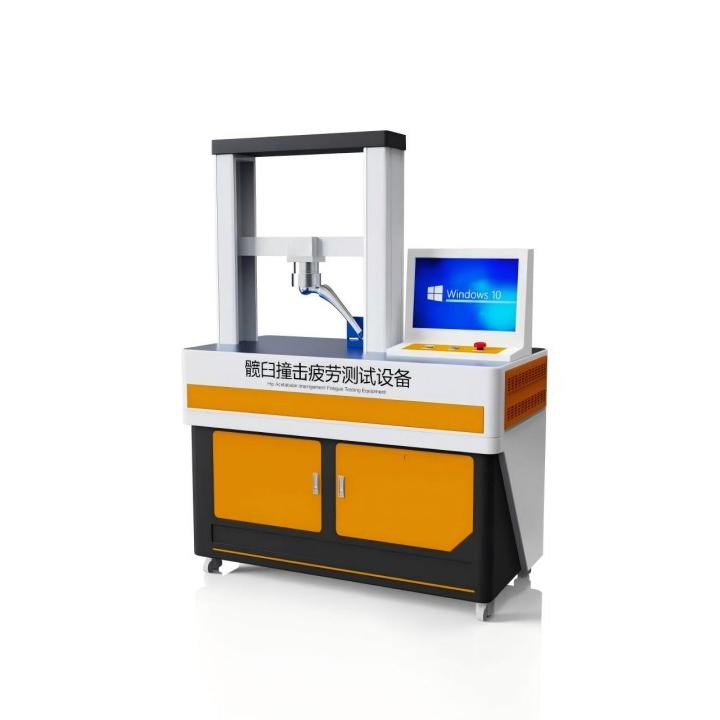

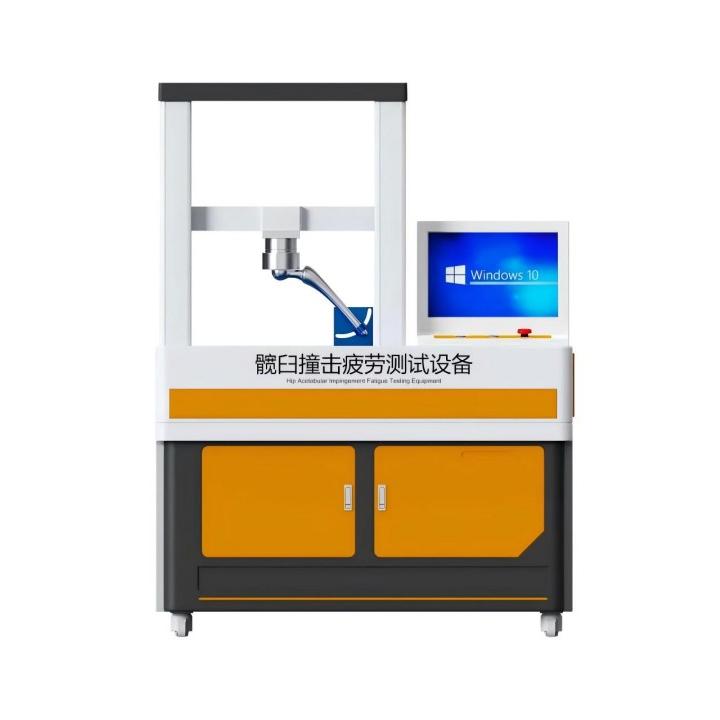

髋臼撞击疲劳测试设备、股骨部件与髋臼部件间动态撞击试验机
一、设备介绍
髋臼撞击疲劳测试设备适用于股骨部件与髋臼部件间动态撞击力学试验，可按照 ASTM F2582-20 标准开展相关检测；设备集成载荷加载单元、多自由度扭转加载机构，配套恒温模拟生理溶液温控系统与专业测试软件，能够精准模拟髋关节多向运动工况，实时采集载荷、角度、循环次数、温度等试验数据，具备数据对比、曲线分析、安全防护等功能，满足人工髋关节假体撞击疲劳性能检测需求。
二、参考标准
ASTM F2582-20《股骨部件与髋臼部件间动态撞击的标准试验方法》
三、设备参数
序号 | 设备类别 | 参数项目 | 技术参数要求 |
1 | 载荷加载单元 | 核心参数 | 最大动态力值：≥2KN； 载荷精度：≤0.5%； 加载方式：砝码 + 伺服电机 |
2 | 扭转加载 | 核心参数 | 驱动配置：三组高性能旋转电机； 屈伸方向调节范围：至少 0~10°，精度≤0.5%； 内 / 外旋转调节范围：至少 - 5°~5°，精度≤0.5%； 外展 / 内收调节范围：至少 0~5°，精度≤0.5%； 调节频率：0.5~1Hz |
3 | 软件及数据处理设备 | 核心功能 | 1. 内置标准测试方法模板，支持直接调用，同时可根据需求自定义测试模板； 2. 软件界面实时显示载荷、角度、试验波数、样品室温度等试验波形与数据； 3. 同步展示实际加载曲线与目标理论曲线，直观显示偏差，波形支持缩放、拖拽操作； 4. 控制系统：PLC+windows系统 5. 操作界面：15寸嵌入式工业电脑 6. 内置 PID 参数，系统可自动配置参数，降低调试难度； 7. 配备程序计数器、用户计数器双计数功能，保障数据记录准确性，适配阶段性计数需求； 6.各轴加载电机具备软件限位功能，避免误操作损坏试样；7.搭载漏液监测装置，检测到漏液可自动停机 |
4 | 温控系统 | 核心参数 | 温度控制范围：37℃±2℃； 温度采集方式：热电偶； 溶液循环装置：蠕动泵； 溶液加热装置：热电偶 + 加热棒 + 温控仪 |
四、配置清单
1. 髋臼撞击疲劳测试设备主机 1 台
2. 带磁吸支架百分表 1 套
3. 股骨柄球头固定工装 1 套
4. 股骨柄球头测试工装 1 套
5. 髋臼杯髋臼内衬测试工装 1 套
6. 球心调节工装 1 套
7. 配套信号电缆、连接管路、转接头 1 套
8. 配套扳手 1 套
9. 电源线 1 根
10. 使用说明书 1 份
11. 产品合格证 1 份
12. 产品保修卡 1 份
13. 设备铭牌 1 份
