一、测试目的

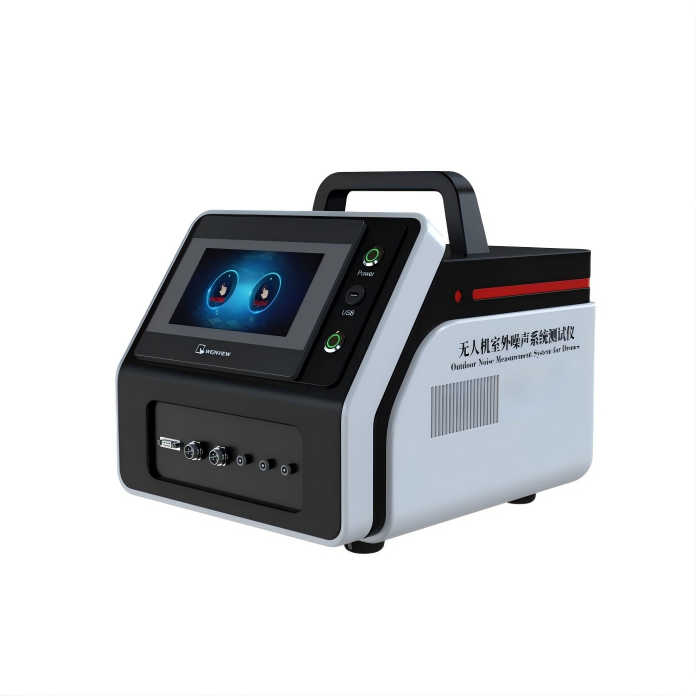

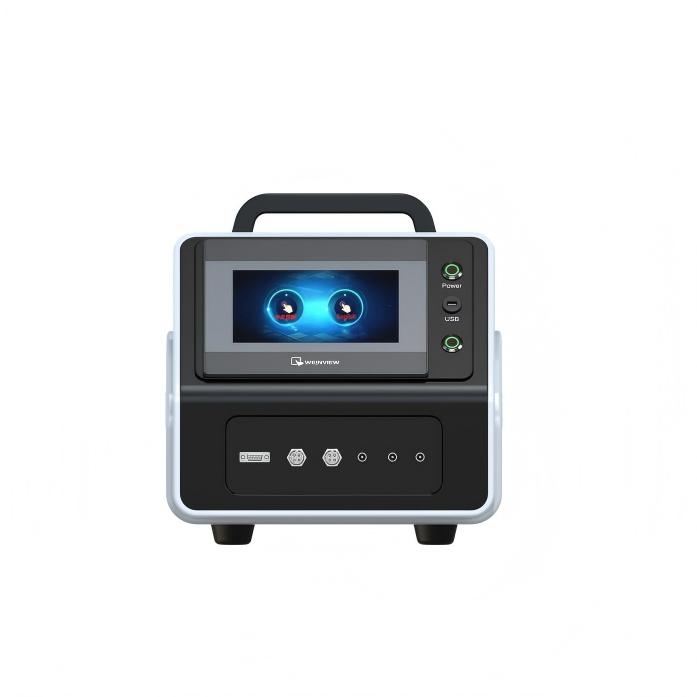

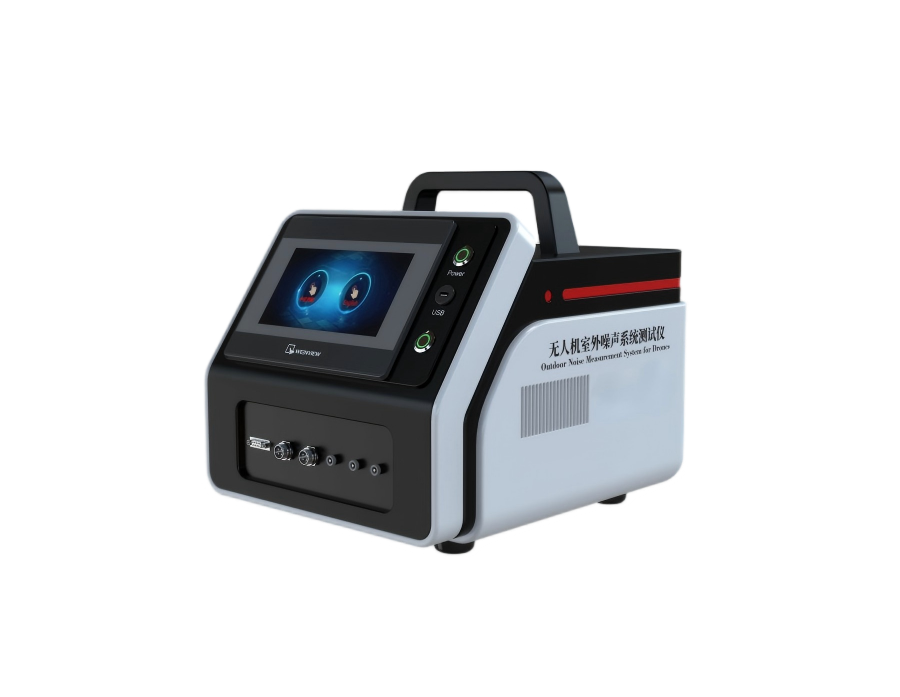

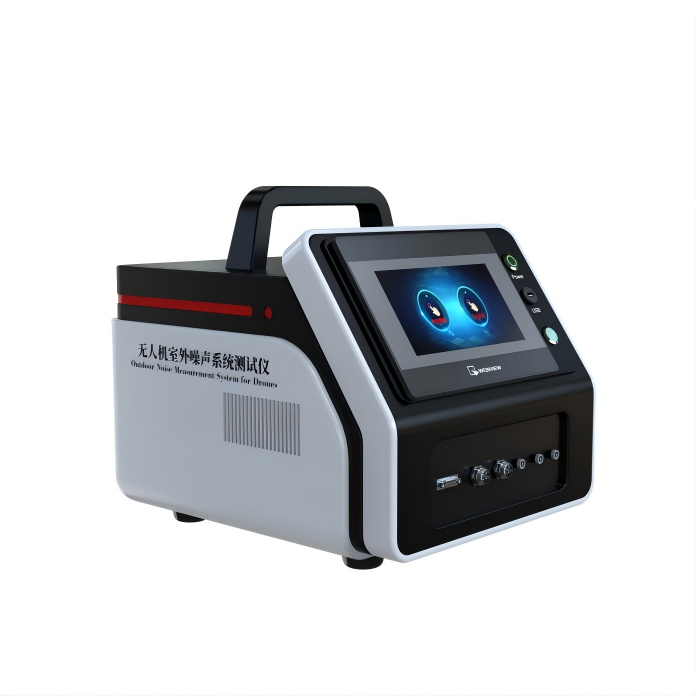

仪器由双通道 1 级噪声分析仪、户外专用传声器、声校准器、一体化气象监测站、测点支架、配套测控软件六大部分组成，可同步完成无人机悬停、水平飞行工况噪声采集、环境参数同步记录、空气吸收修正、1m 距离噪声归一化换算，出具可用于型式检验、产品备案的合规检测数据
二、执行标准。
GB 42590-2023《民用无人驾驶航空器系统安全要求》5.14噪声试验
三、技术参数
指标 | 参数 |
控制系统 | PLC |
操作界面 | 彩色7寸触摸屏，中英文切换 |
环境边界技术参数 | |
温度区间 | 5 ℃ ~ 35 ℃ |
相对湿度 | 20 % ~ 90 % RH |
大气压力 | 86 kPa ~ 106 kPa |
风速限值 | 悬停：轴向风速≤2.1 m/s |
飞行：顺风向≤4.1 m/s，垂直风向≤2.1 m/s | |
背景噪声差值 | ΔL ≥ 10 dB (A) |
测点几何布局技术参数 | |
传声器安装离地高度 | 1.0 m ~ 1.2 m（固定取值） |
无人机测试高度 | H ≥ 5 × D（D = 无人机最大整机直径） |
测点至无人机中心水平距离 | L（自定义，计算归一化必备参数） |
双测点空间夹角 | 90° 垂直布置（下方 + 侧向正交点位） |
飞行测试直线轨迹 | 平行于双测点连线 |
噪声分析仪 | |
测量频率范围 | 20 Hz ~ 20000 Hz |
动态范围 | 20 dB (A) ~ 140 dB (A) |
通道数 | 双通道同步采集 |
传声器频率 | 20Hz~20kHz |
气象监测单元参数 | |
温度 | 量程 - 20~60℃，精度 ±0.5℃ |
湿度 | 0~100% RH，精度 ±3% RH |
三维风速 | 0~30m/s，精度 ±0.2m/s |
气压 | 80~110kPa |
采样频率 | 1Hz 同步噪声采集 |
安全防护 | 急停按钮 |
电源 | AC 220V，50 Hz |
四、基本配置
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
