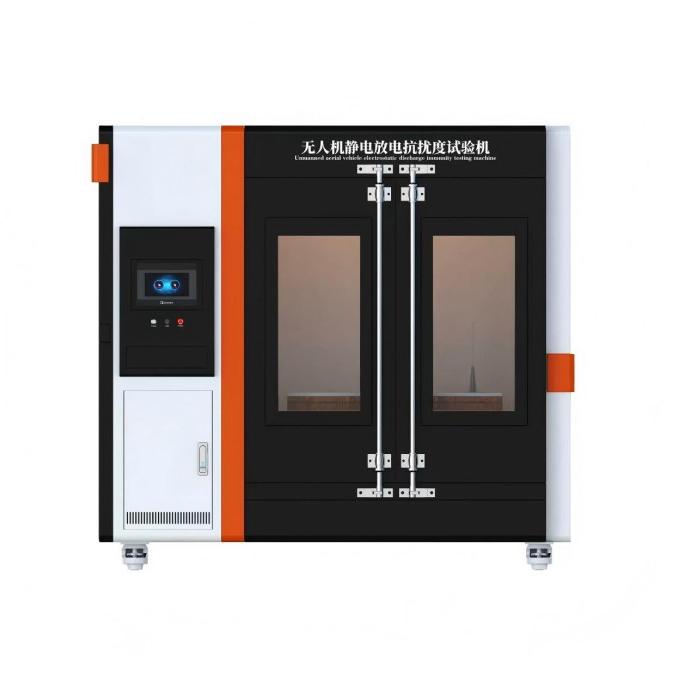

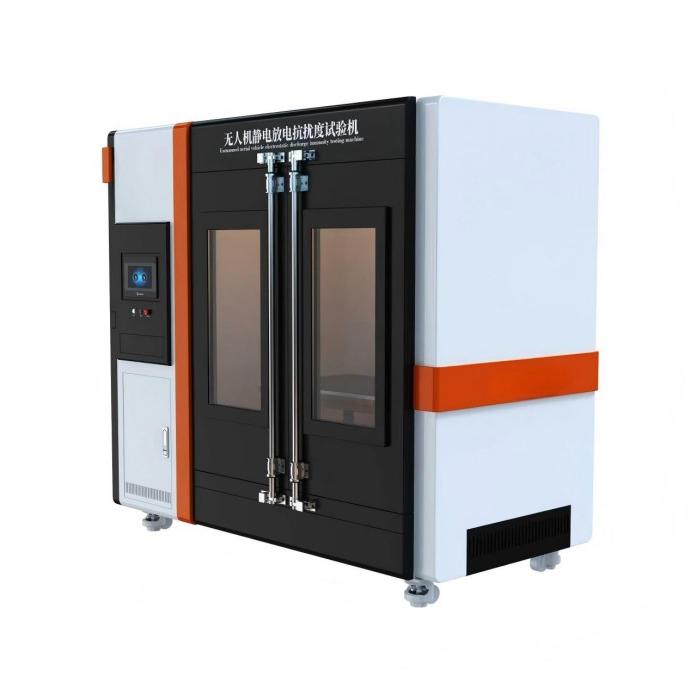

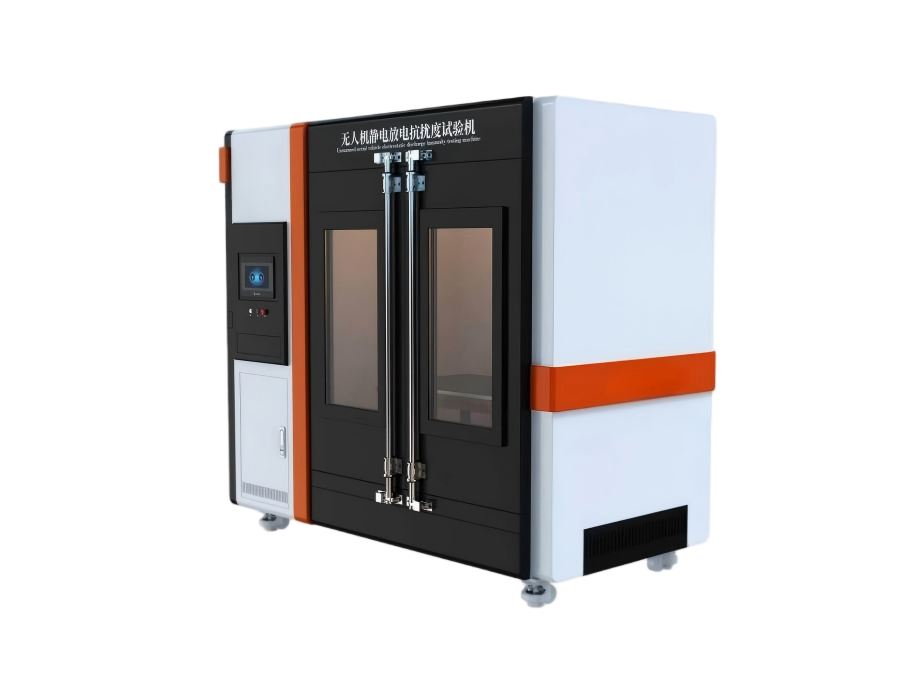

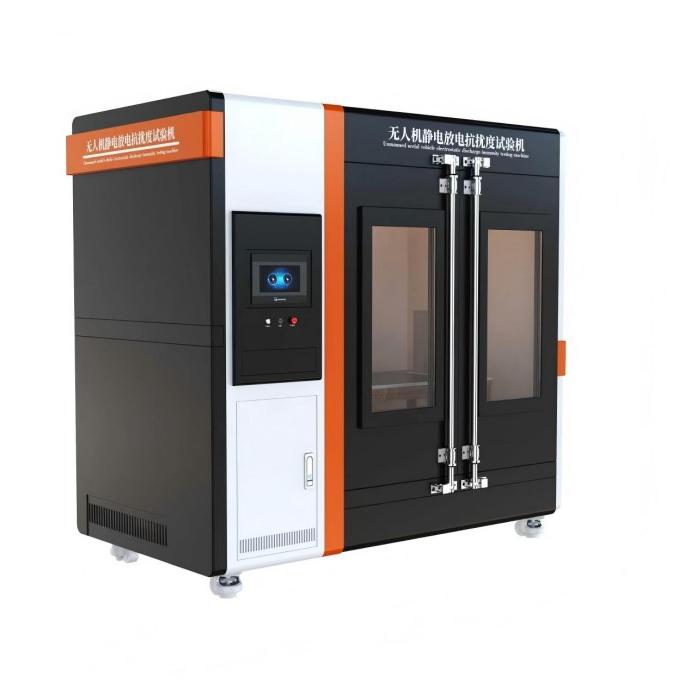

一、仪器介绍
用于模拟自然环境中人体摩擦、物体接触产生的静电放电现象，对无人机整机、飞控系统、遥控器、机载电气模块开展静电抗扰度测试，验证受试样品在接触放电、空气放电干扰下能否维持正常工作，判断产品电磁兼容性能是否满足国家强制性标准，适用于无人机研发验证、出厂质检、第三方检测、产品合规取证。
二、满足标准
GB 42590-2023《民用无人驾驶航空器系统安全要求》5.12.4 静电放电抗扰度
GB/T 38909-2020《民用轻小型无人机系统电磁兼容性要求与试验方法》6.4 静电放电抗扰度试验
三、技术参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色七寸触摸屏操作，中、英文切换 |
输出电压范围 | 0.2kV～20kV；输出精度 ±5% |
输出极性 | 正极、负极可独立设置 |
放电回路参数 | |
储能电容 | 150 pF ±10% |
放电电阻 | 330 Ω ±10% |
放电电流波形指标 | |
电流上升时间 | 0.6ns～1ns |
第一峰值电流 | 满足 GB/T 17626.2 标准波形要求 |
放电间隔 | 0s～9.99s 连续可调；默认支持标准 1s / 次放电 |
放电次数 | 1～9999 次 |
接地参考平面（GRP） | 导电铜板，厚度≥0.5mm，尺寸满足轻小型无人机整机放置；标配低阻抗接地端子 |
水平耦合板（HCP）、垂直耦合板（VCP） | 用于间接放电试验，配置标准绝缘支撑垫（厚度 0.5mm） |
绝缘支撑台 | 厚度 50mm，低介电常数绝缘材料，用于放置无人机受试样品 |
电源 | AC220V±10% 50Hz |
四、基本配置
主机1台
扳手1套
电源线1根
说明书1份
合格证1份
保修卡1份
铭牌1份
